Добавляем в Arduino модули с TFT-дисплеями и сенсорными панелями

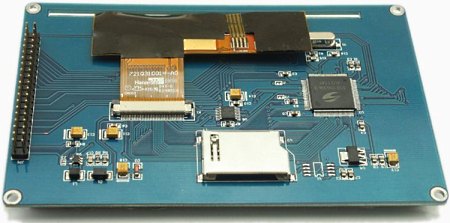

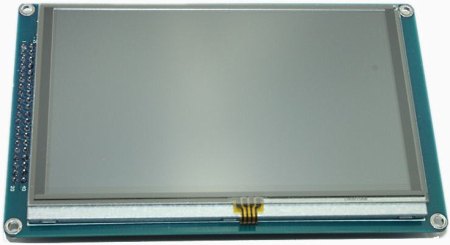

TFT01-x.x – серия простых TFT-модулей, которые могут использоваться в любых встраиваемых системах, где требуется качественное цветное изображение и сенсорное управление. Каждый модуль оснащен стабилизаторами напряжения на 5/3,3 В, контроллером сенсорной панели, схемой ШИМ и слотом для SD-карты. К достоинствам таких модулей следует отнести простоту управления ими с помощью микроконтроллеров 8051, PIC, AVR, ARM, а также совместимость с проектом Arduino.
Модули серии TFT01-x.x полностью совместимы с проектом Arduino (Uno, Duemilanove, Leonardo, Mega2560, Mega, Due) и поддерживают работу с бесплатной графической библиотекой UTFT Хеннинга Карлсена (Henning Karlsen). Скачать: NewTFT Touch Demo.
| Наименование | ||||||
| Диагональ, дюймы | 2.4 | 3.2 | 3.2 | 3.2 | 5.0 | 3.2 |
| Контроллер | S6D1121 | SSD1289 | HX8352 | SSD1963 | SSD1963 | SSD1963 |
| Кол-во цветов | 65K | 65K | 262K | 16M | 16M | 16M |
| Разрешение, px | 320*240 | 320*240 | 400*240 | 480*272 | 800*480 | 800*480 |
| Размеры, мм | 530*750 | 940*630 | 940*630 | 1200*740 | 1330*840 | 1810*1080 |
| Iпотр, мА | 220 | 320 | 420 | |||
| Углы обзора | 45° вверх, 65° вниз, 65° влево, 65° вправо | |||||
| Яркость, кд/м? | 250 | |||||
| Контрастность | 500:1 | |||||
Применение: индикация и управление в «умном доме», игровые консоли, видеотерминалы, GPS-навигация, фото рамки, видеофоны, мультимедиа.
Опубликовано: 30.09.2013
