Отладочная плата Open3S500E Package B на базе ПЛИС семейства Spartan-3E
Open3S500E Package B – отладочный набор на базе ПЛИС XC3S500E семейства Spartan-3E от Xilinx. В комплект поставки входит богатый набор периферийных модулей, позволяющий в полной мере оценить все возможности семейства Spartan-3E и создать на его основе собственные решения.
Конструктивно плата состоит из платы ядра Core3S500E с установленной на нее ПЛИС XC3S500E и платы расширения с установленными на нее портами расширения для подключения внешних периферийных модулей. Модульность платформы Open3S500E Package B делает ее идеальным решением для изучения ПЛИС XC3S500E и создания на ее основе собственных решений. Плата прекрасно подойдет как для начинающих разработчиков и станет превосходным инструментом для освоения ПЛИС, так и для профессионалов, позволив в кратчайшие сроки создать собственное решение и сократить сроки выхода готового изделия на рынок.

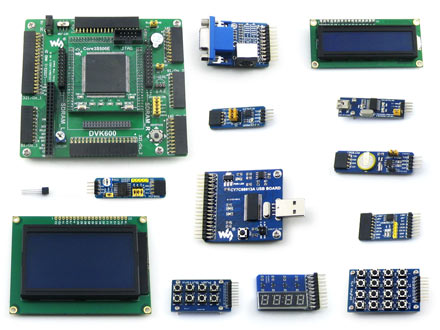

В комплект поставки Open3S500E Package B входит богатый набор периферийных модулей, среди которых плата VGAPS2, плата USB-UART преобразователя PL2303, плата с установленной DataFLASH AT45DBXX, плата с установленной FRAM FM24CLXX, USB плата с установленной CY7C68013A, плата часов реального времени, AD/DA плата на базе PCF8591, цифровой датчик температуры DS18B20, графический и символьный LCD дисплеи, плата 8-сигментного светодиодного индикатора и др.
Программирование и отладка собственных приложений осуществляется с помощью JTAG интерфейса внешним загрузочным кабелем. Рекомендуемые загрузочные кабели HW-USB-II-G, DL-XUP USB-JTAG, DL-JTAG HS2 High Speed Cable.
Отличительные особенности:
- ПЛИС XC3S500E семейства Spartan-3E;
- LCD интерфейс для подключения дисплеев LCD12864, LCD1602 (входят в комплект поставки);
- VGA и PS2 интерфейсы на плате расширения;
- USB-UART преобразователь;
- DataFLASH AT45DBXX на плате расширения;
- FRAM FM24CLXX на плате расширения;
- USB контроллер CY7C68013A на плате расширения;
- часы реального времени PCF8563;
- преобразователь сигналов PCF8591;
- датчик температуры DS18B20;
- 8-сегментный цифровой индикатор;
- 8 тактовых кнопок на плате расширения;
- клавиатура 4x4;
- джойстик;
- потенциометр.
Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru
Производители: Wvshare
Опубликовано: 24.12.2013
