Отладочный комплект OpenEP4CE6-C Package B на базе ПЛИС EP4CE6E22C8N с набором плат расширения

OpenEP4CE6-C Package B – отладочный комплект разработан на основе ПЛИС EP4CE6E22C8N семейства Cyclone IV компании ALTERA с широким набором стандартной периферии. Конструктивно отладочный комплект состоит из платы CoreEP4CE6 (FPGA), с установленной на нее ПЛИС, материнской платы DVK601, а также модулей расширения функционала.

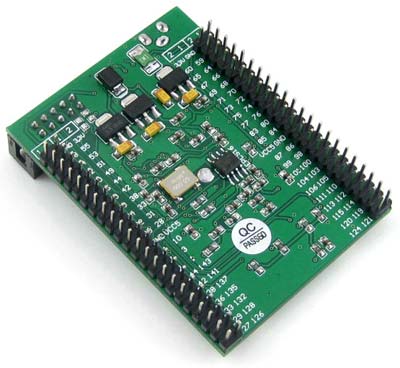

На плате CoreEP4CE6 установлены следующие компоненты:

1. ПЛИС EP4CE6E22C8N (рабочая частота 50 МГц);
2. стабилизатор напряжения AMS1117-3.3, 3.3V;
3. стабилизатор напряжения AMS1117-2.5, 2.5V;
4. стабилизатор напряжения AMS1117-1.2, 1.2V;
5. флэш память с последовательным интерфейсом EPCS16;
6. индикатор питания;
7. светодиоды;
8. кнопка сброса;
9. кнопка nCONFIG: для реконфигурирования ПЛИС;
10. выключатель питания;
11. кварцевый генератор;
12. разъем питания 5V DC;
13. разъем интерфейса JTAG для отладки и программирования ПЛИС;
14. на краевые разъемы выведены контакты ПЛИС (Vcc, GND и все линии портов (I/O));
15. джамперы для светодиодов.

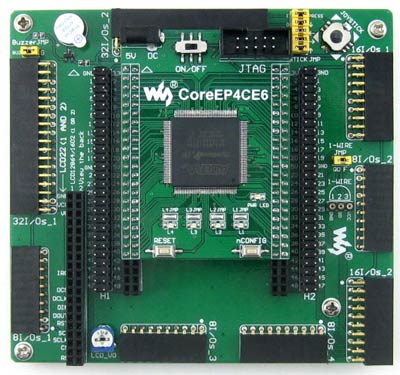

Материнская плата DBK601 предназначена для упрощения доступа к выводам ПЛИС модуля CoreEP4CE6, который устанавливается на материнской плате, а также для подключения плат расширения функционала.

Кроме разъемов, предназначенных для подключения плат расширения и CoreEP4CE6 , на DVK601 находятся:

1. интерфейс для подключения LCD22, LCD12864, LCD1602;
2. интерфейс 1-Wire;
3. зуммер;
4. пятипозиционный джойстик;
5. потенциометр (подстройка задней подсветки LCD22, контрастности LCD12864 или LCD1602);
6. джамперы зуммера, джойстика и интерфейса 1-Wire.

Отличительные особенности OpenEP4CE6-CPackageB:

• ПЛИС EP4CE6E22C8N - ALTERA Cyclone IV FPGA;
• широкий набор периферийных модулей;
• CD диск с ПО, документацией, примерами программ.

Отладочный комплект поставляется с примерами кодов для поддержки периферии, что дает возможность быстрого старта при разработке собственных приложений.

На плате CoreEP4CE6 установлен разъем интерфейса JTAG (10 контактов), предназначенный для программирования и отладки ПЛИС.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Опубликовано: 30.12.2013
