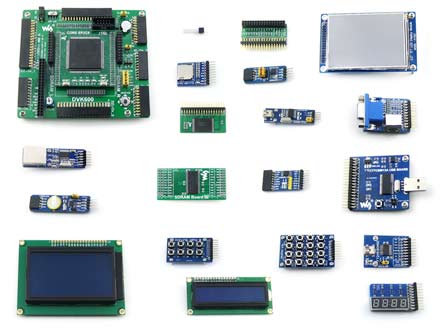

Отладочный набор OpenEP2C8-C Package B на базе ПЛИС Altera с комплектом модулей расширения

OpenEP2C8-C Package B – отладочный набор выполнен на базе ПЛИС EP2C8 семейства CycloneII от Altera. Набор включает в себя комплект модулей расширения функционала, который поможет в полной мере оценить все возможности ПЛИС и создать на его основе собственные решения.

Конструктивно отладочная плата состоит из платы ядра, с установленной ПЛИС EP2C8, и платы расширения DVK600, позволяющей подключить стандартные модули расширения от WaveShare. Открытый дизайн и модульная структура делают набор OpenEP2C8-C Package B идеальным решением для начала изучения ПЛИС Altera семейства CycloneII.

Для более быстрого освоения ПЛИС плата поставляется с демонстрационными кодами для всей поддерживаемой периферии.

Плата не содержит встроенного загрузочного кабеля. Рекомендуемые для использования загрузочные кабели USB Blaster Download Cable и PL-USB-BLASTER-RCN.

Отличительные особенности:

ПЛИС EP2C8Q208C8N;
последовательная Flash EPCS16 для хранения кода;
интерфейс JTAG для программирования и отладки;
сенсорный дисплей 3,2”, разрешение 320x240;
интерфейс VGA;
интерфейс PS/2;
USB-UART преобразователь PL2303;
NorFlash;
SDRAM;
слот для MicroSD карты памяти;
DataFlash AT45DBXX;
FRAM FM24CLXX;
USB контроллер CY7C68013A;
Ethernet PHY ENC28J60;
часы реального времени PCF8563;
цифровой датчик температуры DS18B20;
графический дисплей с подсветкой с разрешением 128x64;
символьный дисплей 16x2;
USB FIFO FT245;
8-сегментный LED индикатор;
4 тактовых кнопок;
клавиатура 4x4;
джойстик.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Wvshare

Опубликовано: 09.01.2014
