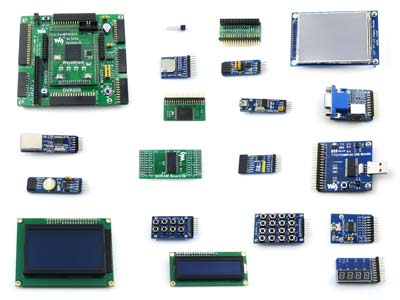

Отладочный комплект OpenEP4CE10-C Package B на базе ПЛИС EP4CE10F17C8N с широким набором плат расширения

OpenEP4CE10-C Package B – отладочный комплект разработан на основе ПЛИС EP4CE10F17C8N семейства Cyclone IV компании ALTERA с широким набором стандартной периферии. Конструктивно отладочный комплект состоит из платы CoreEP4CE10 (FPGA), с установленной на нее ПЛИС, материнской платы DVK600, а также плат расширения функционала.

Модульность и открытый дизайн делают комплект идеальным для быстрого старта различных приложений на основе ПЛИС ALTERA Cyclone IV. OpenEP4CE10 позволяет просто и быстро начать разработку на процессоре NIOSII.

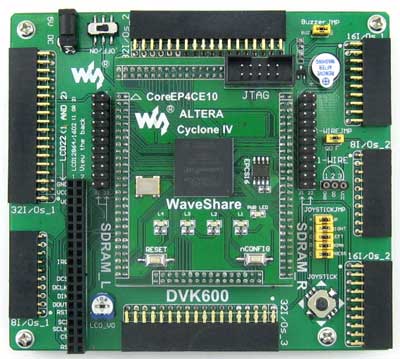

На плате CoreEP4CE10 установлены следующие компоненты:

1. ПЛИС EP4CE10F17C8N (рабочая частота – 50 МГц);
2. стабилизатор напряжения AMS1117-3.3, 3.3V;
3. стабилизатор напряжения AMS1117-2.5, 2.5V;
4. стабилизатор напряженияAMS1117-1.2, 1.2V;
5. флэш память с последовательным интерфейсом EPCS16;
6. индикатор питания;
7. светодиоды;
8. кнопка сброса;
9. кнопка nCONFIG: для реконфигурирования ПЛИС;
10. кварцевый генератор на 50 МГц;
11. разъем интерфейса JTAG - для отладки и программирования;
12. на краевые разъемы выведены контакты ПЛИС (Vcc, GND и все линии портов (I/O)).

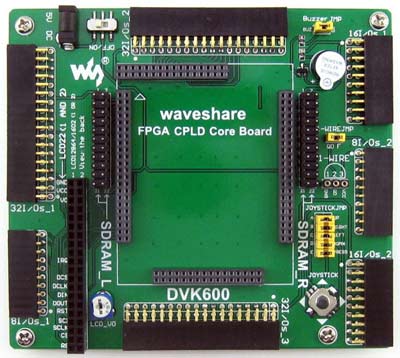

Материнская плата DVK600 предназначена для упрощения доступа к выводам ПЛИС модуля CoreEP4CE10, который устанавливается на материнской плате, а также для подключения плат расширения функционала, часть из которых входит в комплект поставки. Кроме разъемов, предназначенных для подключения плат расширения, на DVK600 находятся:

1. интерфейс SDRAM;
2. интерфейс LCD (для подключения LCD22, LCD12864, LCD1602);
3. интерфейс 1-Wire;
4. разъем питания 5V DC;
5. пятипозиционный джойстик;
6. зуммер;
7. потенциометр: для регулировки задней подсветки LCD22 или контрастности дисплеев LCD12864, LCD1602;
8. выключатель питания;
9. джамперы зуммера, интерфейса One-Wire, джойстика.

Отличительные особенности:

• ПЛИС EP4CE10F17C8N - ALTERA Cyclone IV FPGA;
• широкий набор периферийных модулей.

На плате CoreEP4CE6 установлен разъем интерфейса JTAG (10 контактов), предназначенный для программирования и отладки ПЛИС.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Опубликовано: 07.01.2014
