Плата расширения функционала для RaspberryPiModelB+

DVK512 – плата расширения функциональных возможностей для миникомпьютера Raspberry Pi Model B+. Плата включает в себя различные компоненты и интерфейсы для подключения внешних оценочных плат.

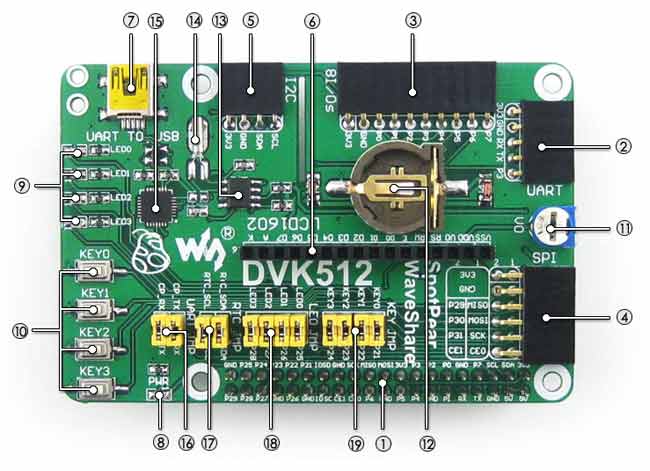

Плата содержит следующие компоненты и интерфейсы:

1. разъем для подключения к Raspberry Pi Model B+;
2. интерфейс UART для легкого подключения модулей RS232 Board, RS485, FT232 USB UART Board и т.д.;
3. 8 выводов порта I/O для подключения плат 8 Push Buttons, Logic Level Converter, Mix Board;
4. интерфейс SPI для простого подключения плат AT45DBXXDataflash, L3G4200D Board и др.;
5. интерфейс I2C позволяет подключить модули PCF8574 IO Expansion Board, PCF8563 RTC Board, LSM303DLHC Board и др.
6. интерфейс для подключения символьных дисплеев, например LCD1602;
7. разъем USB, представляет собой USB-UART преобразователь на базе CP2102;
8. индикатор питания;
9. светодиоды, управляемые пользователем;
10. кнопки пользователя;
11. потенциометр для регулировки контраста LCD1602;
12. держатель батареи резервного питания часов реального времени;
13. часы реального времени PCF8563;
14. часовой кварц 32.768 КГц;
15. USB-UART преобразователь CP2102 для отладки;
16. перемычка для CP2102;
17. перемычка для часов реального времени;
18. перемычка светодиодов пользователя;
19. перемычка кнопок пользователя.
