Отладочная плата Open429I-CPackageA на основе микроконтроллера STM32F429IGT6 с широким набором стандартных интерфейсов и периферийных модулей
Open429I-C Package A – отладочное средство, разработанное на основе микроконтроллера STM32F429IGT6 и состоящее из материнской платы, платы микроконтроллера Core429I и комплекта периферийных модулей. Модульность и открытый дизайн делают это средство идеальным для начала разработки приложений на основе микроконтроллеров серии STM32.

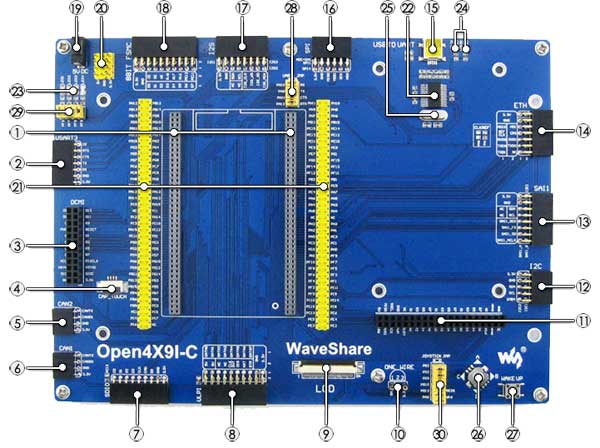

На материнской плате имеются следующие интерфейсы, разъемы и компоненты:
- Разъем для установки платы микроконтроллера Core429I
- UART3 интерфейс: для подключения посредством периферийных модулей к RS232, RS485, USB и т.д.
- DCMI интерфейс: для подключения камеры
- Разъем интерфейса емкостной сенсорной панели
- Разъем интерфейса CAN2
- Разъем интерфейса CAN1
- Разъем интерфейса SDIO: для подключения microSD модуля
- ULPI интерфейс: для подключения высокоскоростной USB периферии (в STM32F429I интегрирован USB HS без какой-либо микросхемы физического уровня (PHY))
- Интерфейс LCD: для подключения к LCD 7''
- Интерфейс One-Wire: для соединения с приборами в корпусе TO92, например, DS18B20 и др.
- Интерфейс LCD2: для подключения LCD 4.3’’
- I2C2, I2C3 – подключение I2C периферии (например, EEPROM и др.)
- SAI1 интерфейс: для подключения аудио модулей, например, UDA1380
- Ethernet интерфейс: для подключения модулей Ethernet
- USB коннектор: для модулей USB-UART c PL2303
- SPI1, SPI2: DataFlash, SD card, MP3 модули, AD-DA и др.
- I2S2/I2S3/I2S1 interface: для I2S периферии(аудио модули и др.)
- 8-bit FMC интерфейс, например, для NandFlash
- Разъем 5V DC
- 5V/3.3V power input/output: обычно используется как выход.
- MCU pins connector: подключены выводы микроконтроллера для плат расширения
- PL2303: USB - UART преобразователь
- LEDs: индикация состояния выводов I/O, запуска программ и др.
- PL2303 TX-LED / RX-LED
- Кварц 12 MHz: для PL2303
- Пятипозиционный джойстик
- Кнопка WAKE UP: можно использовать как обычную кнопку или для выхода из сна STM32
- Джампер USB - UART
- Джампер LED
- Установлен. Подключение линий I/Os. Обычно при использовании демопрограмм
- Снят, обычно, для приложений пользователя
- Джампер Кнопка/Джойстик
- Установлен, чтобы подключить линии I/O для запуска демопрограмм
- Снят: подключение I/Os, определенных пользователем

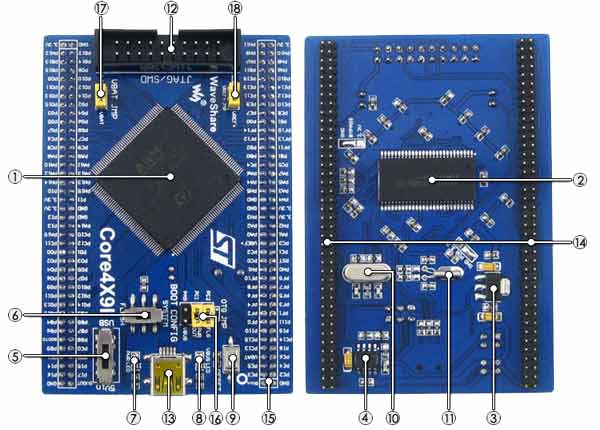

На плате микроконтроллера Core429I:
- STM32F429IGT6
- IS42S16400J: SDRAM 1 MBits x 16 Bits x 4 Banks (64-MBIT)
- AMS1117-3.3: 3.3 V стабилизатор напряжения
- MIC2075: микросхема управления питанием через USB
- Power supply switch, переключатель источника питания 5Vin или от USB
- Boot mode selection, выбор режима загрузки
- Индикатор питания
- VBUS LED
- Кнопка сброса
- Кварц 8 M Hz
- Кварц 32.768K, для внутренних часов реального времени (RTC) с калибровкой
- JTAG SWD интерфейс: отладка/ программирование
- USB разъем, поддержка Device и/или Host
- MCU расширитель выводов: VCC, GND и все I/O доступны на разъеме расширения
- 5Vin pinheader, питание 5 V при использовании USB HOST/OTG
- USB OTG/HOST джампер
- Установлен:USB OTG/HOST
- Cнят: отключены I/O port
- VBAT – джампер выбора источника питания
- Установлен – используется питание системы
- Снят- внешнее питание
- VREF –джампер выбора источника опорного напряжения
- Установлен - используется VREF+, подключенный к VCC
- Снят - VREF+ подключен к выводу, определенному пользователем посредством проводного соединения
Примечание:
- Open429I-C поддерживает программирование через UART с применением загрузчика;
- для отладки требуется внешний эмулятор.
CD диск в комплекте содержит:
- схему;
- демокоды (примеры на C, ?C/OS-II);
- STM32 Среду разработки (KEILetc.);
- STM32 документацию и др.
Примечание: драйвер емкостной сенсорной панели в настоящее время не установлен.
Области применения:
- разработка электронных устройств на основе STM32F429I;
- образование, самообразование и др.
Анонс составил и подготовил
Шрага Александр,
a.shraga@terraelectoronica.ru
Производители: Wvshare
Опубликовано: 23.10.2014
