Система на модуле (SOM) MYC-SAM9X25-V2/MYIR/ на основе микроконтроллера ATMEL AT91SAM9X25 с ядром ARM926EJ-S

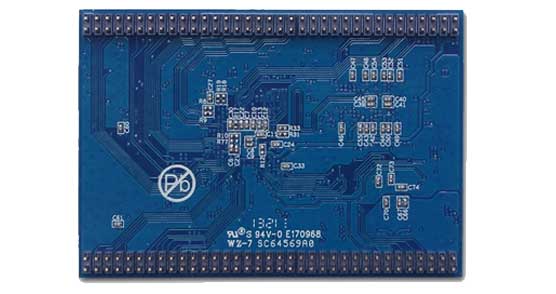

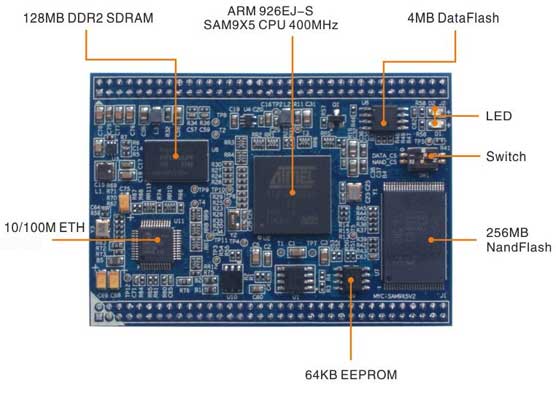

MYC-SAM9X25-V2 - система на модуле (SoM) на основе микроконтроллера ATMEL AT91SAM9X25 с ядром ARM926EJ-S представляет собой бюджетную плату высокой степени интеграции из серии MYC-SAM9X5-V2, предназначенную для индустриальных и встраиваемых приложений. Максимальная рабочая частота 400 МГц. На плате установлены 128 МБ DDR2 SDRAM, 256 MB Nand Flash, 4 MB Data Flash, 64 KB EEPROM и Ethernet PHY, а также два 70-пиновых коннектора с шагом выводов 2 мм, на которые выведены все I/O сигналы процессора.

ATMEL SAM9X25 pin-to-pin совместим с SAM9G15, SAM9G25, SAM9G35 и SAM9X35. MYC-SAM9X25-V2 имеет такую же схему, как и другие SoM серии MYC-SAM9X5-V2, с незначительными конфигурационными особенностями. При этом все модули семейства MYC-SAM9X5-V2 поставляются с Linux 2.6.38 и Android 2.3.5, а также с демокодами (MDK-ARM).

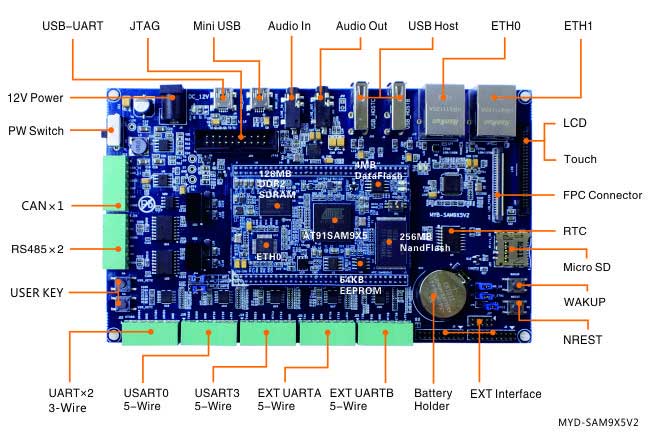

Компания MYIR также разработала и выпускает базовые платы MYD-SAM9X5-V2 с широким набором периферии для серии MYC-SAM9X5-V2.

Отличительные особенности MYC-SAM9X25-V2:

• габариты: 72х50 мм;
• 6-слойная печатная плата;
• рабочая температура 0…70 или -40…85 градусов Цельсия (по умолчанию коммерческий диапазон);
• процессор ATMEL AT91SAM9X25 (pin-to-pin совместимый с SAM9G15, SAM9G25, SAM9G35 и SAM9X35);
• максимальная рабочая частота 400 МГц;
• 16 KB data Cache, 16 KB instruction Cache, MMU;
• на чипе 32 KB SRAM, 64 KB ROM;
• 128 MB DDR2 SDRAM;
• 256 MB Nand Flash;
• 4 MB Data Flash;
• 64 KB EEPROM;
• 10/100 MBPS Ethernet PHY;
• индикатор питания (красный);
• пользовательский светодиод (синий);
• два 70-пиновых коннектора с шагом выводов 2 мм;
• Linux 2.6.38 и Android 2.3.5;
• MDK-ARM демокоды.

Области применения:

• встраиваемые системы;
• индустриальные приложения.

Анонс составил и подготовил
Шрага Александр,
