Одноплатный компьютер с пятью интерфейсами UART и дисплеем 4,3”

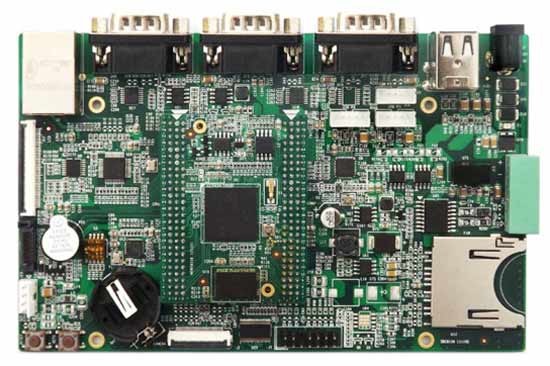

SBC8118 Single Board Computer 4.3''LCD – индустриальный одноплатный компьютер, выполненный на базе микропроцессорного модуля Mini8118 Processor Card и 4,3” TFT LCD дисплея с резистивной сенсорной панелью. Компьютер имеет гибкий дизайн и найдет свое применение в приложениях, требующих высокой скорости передачи данных, большого объема памяти для хранения данных и конкурентоспособной цены. Среди них можно выделить медицину, промышленную автоматизацию и управление, связь и др.

На модуль Mini8118 Processor Card встроен микропроцессор AM1808 от Texas Instruments, 128 МБ памяти Mobile DDR2, 128 МБ NAND Flash и 8 Мбит SPI Flash. Плата расширения SBC8118 Single Board Computer в дополнение к уже существующим возможностям Mini8118 Processor Card предлагает следующие функциональные возможности: интерфейс SATA, интерфейс SD-карты памяти, 4 последовательных порта (три из которых выведены на разъемы DB-9), 4 USB Host, интерфейс Ethernet, LCD/TSP, зуммер, интерфейс камеры и др. Плата имеет поддержку сетей RS-485. Для отладки собственных приложений на плате имеется интерфейс JTAG 2x7, предназначенный для работы с отладчиками класса не ниже XDS100v2.

Отличительные особенности:

• Микропроцессорный модуль:
  • микропроцессор TI AM1808, 375 МГц, ARM926EJ-S;
  • 128 МБ Mobile DDR2;
  • 128 МБ NAND Flash (на обратной стороне Mini8118 Processor Card);
  • 8 Мбит SPI Flash;
  • 2 разъема расширения 3x27 выводов с шагом 2.0 мм;
  • интерфейс TFT LCD (с поддержкой параллельного RGB интерфейса 16 бит);
  • два интерфейса камеры 8-бит;
  • интерфейс JTAG;
  • USB1.1 OHCI (Host) с интегрированным PHY;
  • USB2.0 OTG с интегрированным PHY;
  • 2 x SPI;
  • 2 x I2C;
  • 5 x UART;
  • 10/100 Ethernet (EMAC) сMDIO;
  • McBSP с FIFO буфером;
  • 4 x 16-битных GPIO;
  • 2 интерфейса SD/MMC;
• 4,3” TFT LCD дисплей с резистивной сенсорной панелью;
• интерфейс камеры (30-пин FPC разъем, поддержка CCD и CMOS);
• 4 последовательных порта;
• 2 x USB Host (USB-A Type);
• 2 x USB2.0 (2.0 мм шаг, 5-pin разъем);
• слот SD-карты;
• Ethernet 10/100 Мбит, RJ-45;
• интерфейс RS-485;
• разъем Serial ATA с поддержкой SATA I и SATA II;
• 14-пин JTAG;
• кнопка Reset;
• программируемая пользовательская кнопка;
• индикатор питания;
• пользовательский светодиод;
• буззер.

Анонс составил и подготовил
Акмеев Роман,
r.akmeev@terraelectronica.ru

Производители: Embest

Опубликовано: 07.11.2014
