Высокопроизводительная оценочная плата на базе SoC Cyclone V

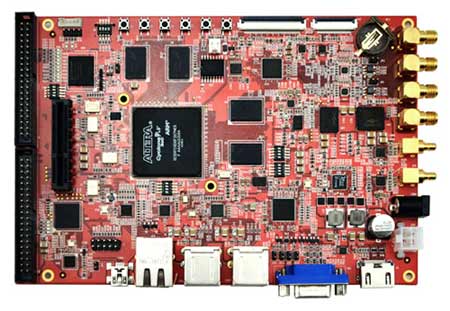

Lark Board Evaluation Board – оценочная плата на базе системы-на-кристалле 5CSXFC6D6F Altera станет идеальным инструментом разработчика для создания решений в области медицинских инструментов, видеонаблюдения и промышленного управления. Система-на-кристалле включает в себя FPGA и HPS (Hard Processor System), которые связаны между собой высокоскоростной шиной AXI high-speed interconnection bus. HPS включает в себя высокопроизводительный двухъядерный ARM Cortex-A9 процессор с низким энергопотреблением, работающий на частоте 800 МГц, периферию и контроллер памяти.

На плату установлено по 1 ГБ DDR3 SDRAM для HPS и FPGA, четыре интерфейса USB 2.0 Host, слот для TF карты, интерфейс 12-битной камеры, VGA интерфейс, 24-битный интерфейс LCD дисплея, интерфейс PCIe, UART, JTAG, 3G SDI вход/выход и HDMI интерфейс. Кроме того, на плату установлены два 2x10-выводных разъема, позволяющих пользователю задействовать в своем приложении незанятые выводы HPS/FPGA.

Lark Board Evaluation Board поставляется с исходным кодом Debian7.4 и всей необходимой документацией и схемотехникой для скорейшего освоения SoC и создания на его основе собственного решения.

Отличительные особенности:

• 5CSXFC6D6F Cyclone V SoC FPGA:
  • включает в себя FPGA, HPS (Hard Processor System) и высокоскоростной трансивер,
  • FPGA включает до 110К логических ячеек, 5570 блоков памяти M10K, 621 MLABs, 112 DSP блоков, 224 18x18 перемножителей, 6 PLLs, 288 IOs, 72 + 72 LVDS трансивера, контроллер памяти,
  • HPS включает в себя двухъядерный ARM Cortex-A9 процессор, контроллер памяти, 3 PLL, 181 порт IO общего назначения и богатый набор периферийных интерфейсов, например, UART, I2C, USB, SPI и GPIO,
  • высокоскоростной трансивер включает в себя 2 PCIe и 9 3-гигабитных трансивера;
• 1 GB DDR3 SDRAM для HPS;
• 1 GB DDR3 SDRAM для FPGA;
• 4 GB eMMC Flash;
• последовательный цифровой интерфейс SDI высокого разрешения, поддерживающий стандартный интерфейс SMD и обеспечивающий SDI TX и SDI RX;
• 12-битный вход для цифровой камеры;
• 2 x 12-битных высокосортных интерфейсов АЦП, поддерживающих SMA вход;
• 4x PCIe;
• разъем RJ-45, поддерживающий RGMII Gigabit Ethernet;
• 4 xUSB 2.0 Host HS интерфейсов;
• слот для TF карты;
• 40-выводной интерфейс расширения FPGA (для сигналов LVDS, RSDS, SLVS, mini-LVDS);
• 40-выводной интерфейс расширения HPS (для сигналов I2C, SPI, QSPI, UART, GPIO);
• встроенный загрузочный кабель USB Blaster II;
• 10-выводной интерфейс JTAG для подключения внешнего загрузочного кабеля;
• 24-битный LCD интерфейс;
• VGA интерфейс;
• HDMI интерфейс;
• часы реального времени;
• кнопка сброса;
• разъем подключения внешнего питания;
• диапазон рабочих температур: 0~70°C;
• напряжение питания: 12~30 В;
• влажность: 20% ~ 90%;
• габаритные размеры: 180 мм x 120 мм;
• количество слоев печатной платы: 10;
• операционная система: Debian Linux 7.4;
• версия U-boot: u-boot 2013.01.01;
• версия Linux: Linux 3.10;
• режим загрузки: поддержка загрузки с TF карты и eMMC;
• обновление через TF карты.
