Миникомпьютер MarsBoardA20 на основе двухъядерного ARMCortex-A7 процессора AllwinnerA20 в сочетании с двухъядерным GPUMali-400
MarsBoardA20 – миникомпьютер на основе двухъядерного ARM Cortex-A7 процессора Allwinner A20 в сочетании с двухъядерным GPU Mali-400. MarsBoard A20 конструктивно состоит из базовой платы и процессорного модуля. Миникомпьютер обеспечен широким набором интерфейсов: VGA, HDMI, LCD, CTP, Audio input/output, CAMERA, 10/100M Ethernet, SATA, USB-OTG, TV-In/Out, WiFi and 4 USB HOST.

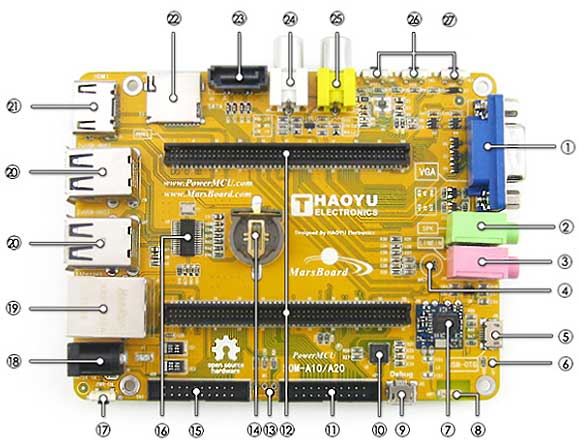

Отличительные особенности базовой платы SOM-A20:
- Разъем VGA
- Разъем Audio output
- Разъем Audio input
- Посадочное место под микрофон
- USB OTG
- Индикатор питания
- Модуль USB WIFI (RTL8188EU)
- Антенна SMD WIFI
- Micro USB DEBUG
- Микросхема CP2102
- Разъем расширения IO
- Разъемы для процессорного модуля CM-A20 CPU
- Посадочное место под IR приемник
- Держатель батареи
- Разъем CSI
- Микросхема FE1.1S USB HUB
- Выключатель питания
- Разъем питания: 5 V/2 A
- Разъем RJ45 10/100M Ethernet
- Разъемы USB HOST
- Разъем интерфейса HDMI A Type
- Держатель Micro SD card (TF card)
- Разъем интерфейса SATA
- Разъем Video input
- Разъем Video output
- Пользовательские выключатели
- Разъем LCD интерфейса (нижняя сторона платы)
Отличительные особенности процессорной платы СCM-A20:
.jpg)
- Процессор Allwinner A20:
- CPU: ARM® Cortex™-A7 Dual-Core
- GPU: ARM Mali400MP2, OpenGL ES 2.0/1.1
- 1GB DDR3
- 8GB Nand Flash
- Микросхема управления питанием AXP209
- Светодиод индикации отладки через UART
- Индикатор питания
- Трансивер 10/100M Ethernet PHY LAN8710A
- Посадочное место под разъем расширения J3 20x2 pin 1.27mm
- Разъем расширения J1 50x2 pin 1.27mm
- Разъем расширения J2 50x2 pin 1.27mm

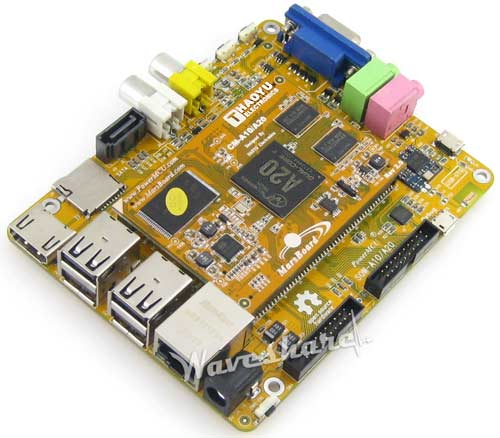

Вид миникомпьютера MarsBoard A20 показан на фото ниже:
Области применения:
- встраиваемые системы;
- "Умный дом";
- системы управления и мониторинга.
Примечание: MarsBoard A20 поддерживает 7-дюймовый HD LCD дисплей с емкостным тачскрином: 7inch Capacitive Touch LCD (D)
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
Производители: Wvshare
Опубликовано: 24.11.2014
