Плата расширения LCD Cape для BeagleBoneBlack с поддержкой LCD7’’

LCD Cape [7inch] – плата расширения предназначена для подключения LCD от компании Waveshare с диагональю 7 дюймов с резистивным тачскрином к одноплатному миникомпьютеру BeagleBone Black.

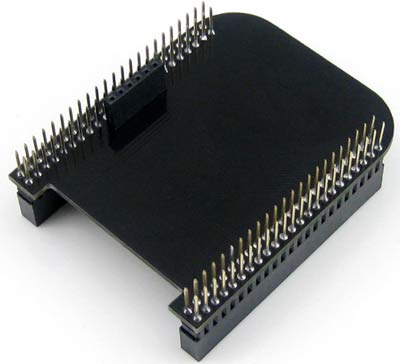

Рис.1-2. Плата расширения LCD Cape [7inch] – вид сверху-снизу.

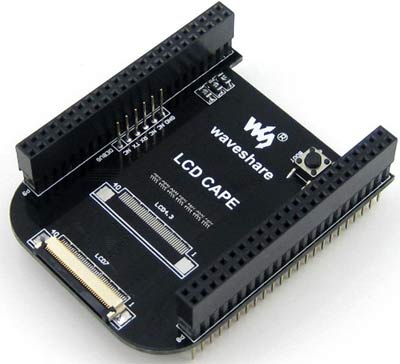

Рис.3. Плата расширения LCD Cape для BeagleBoneBlack с поддержкой LCD7’’

Отличительные особенности:

• разъем для подключения к миникомпьютеру BeagleBone Black;
• разъем для подключения LCD с диагональю 7 дюймов с резистивной сенсорной панелью;
• отладочный интерфейс BB Black для подключения модулей по последовательному интерфейсу;
• кнопка выбора загрузки: загрузка с SD карты;
• доступ к выводам процессора.

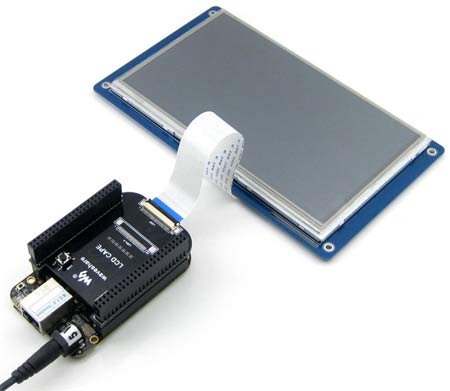

Рис.4. Соединение BB Black с LCD 7'' с резистивной сенсорной панелью

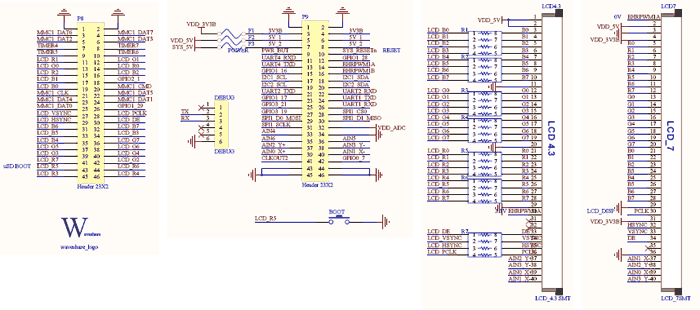

Рис.5. Схема принципиальная электрическая LCDCape [7inch]

Документация:

• User Manual (pdf)
• Porting Drivers (pdf)
• Porting Kernel (pdf)
• Porting mjpg-streamer (pdf)
• Schematics: LCD CAPE (pdf)
• Examples: API.7z
• Source Code: source code list
• Software: Software list
