Плата расширения LCD Cape для BeagleBone Black с поддержкой LCD 4.3’’

LCD Cape [4.3 inch] – плата расширения предназначена для подключения LCD от компании Waveshare с диагональю 4.3 дюйма с резистивным тачскрином к одноплатному миникомпьютеру BeagleBone Black.

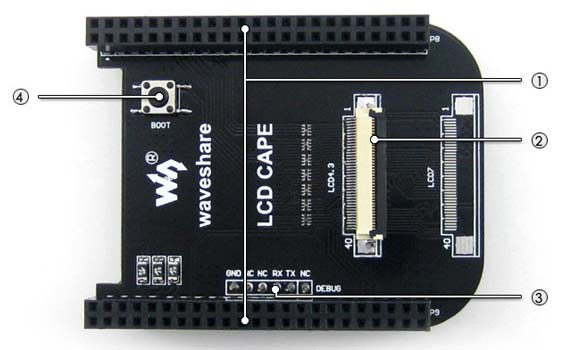

Отличительные особенности:

1. Разъем для прямого подключения к миникомпьютеру BeagleBone Black;
2. Разъем для подключения LCD с диагональю 4.3 дюйма с резистивной сенсорной панелью
3. Отладочный интерфейс BB Black для подключения модулей по последовательному интерфейсу
4. Кнопка выбора загрузки: загрузка с SD карты
5. Доступ к выводам процессора

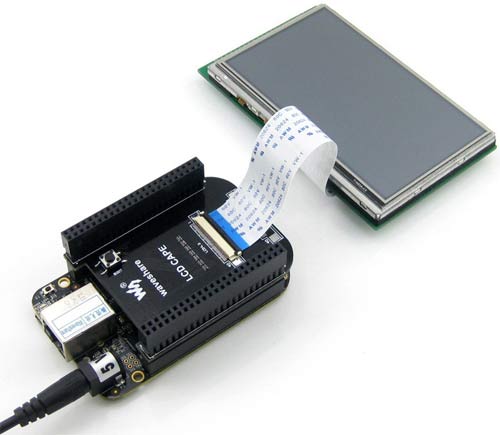

Соединение BB Black с LCD 4.3'' с резистивной сенсорной панелью

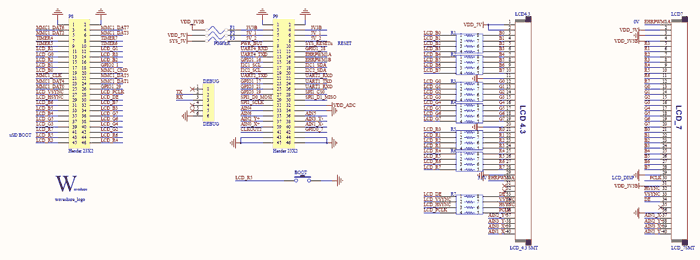

Схема принципиальная электрическая LCD Cape [4.3 inch]

Документация на плату расширения LCD Cape:

• User Manual (pdf)
• Porting Drivers (pdf)
• Porting Kernel (pdf)
• Porting mjpg-streamer (pdf)
• Examples API.7z
• Source Code source code list
• Software software list

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare

Опубликовано: 13.02.2015
