Плата расширения RS485 CAN CAPE для одноплатного миникомпьютера BeagleBoneBlack
RS485 CAN CAPE – плата расширения позволяет реализовать интерфейсы RS485 и CAN для одноплатного миникомпьютера BeagleBone Black. Схема RS485 построена на основе трансивера MAX485. Интерфейс CAN реализован на основе трансивера SN65HVD230 от Texas Instruments.
Отличительные особенности:

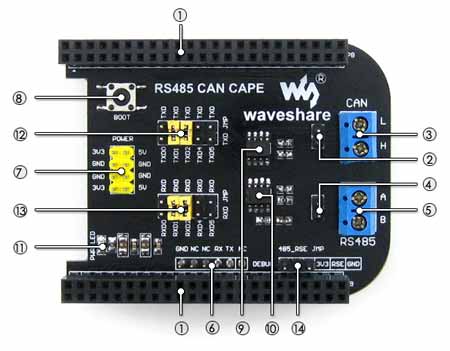

- BB Black connector : для подключения BB Black
- Штыревой разъем CAN
- Клеммник CAN под винт
- Штыревой разъем RS485
- Клеммник RS485 под винт
- DEBUG interface: для отладки BB Black или других подключенных модулей
- Power expansion pin header: для подключения внешнего источника питания
- Кнопка выбора режима загрузки (BOOT) BB Black CAN transceiver
- RS485 трансивер
- Индикатор питания
- BB Black UART TXD джампер
- BB Black UART RXD джампер
- Джампер включения трансивера RS485

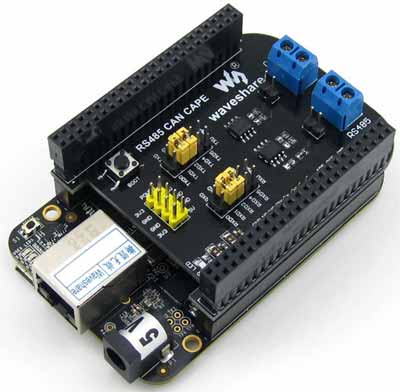

Подключение RS485 CAN CAPE к BeagleBone Black
Документация:
- Схемы: RS485_CAN_Schematic.pdf
- Образ: Angstrom-Cloud9-IDE-GNOME-eglibc-ipk-v2012.12-beaglebone-2013.05.24-MISC-cape-HDMI-v1.1.img.7z
- Примеры: API.7z
- Исходники: source code list
- ПО: software list
