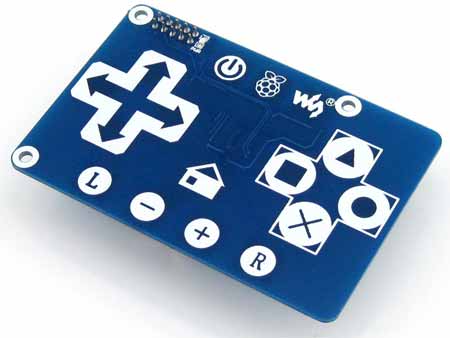

Емкостная сенсорная клавиатура RPi Touch Keypad для Raspberry Pi

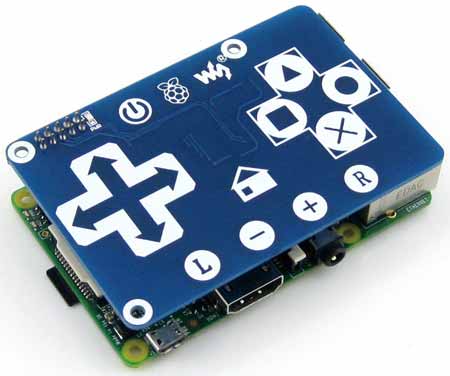

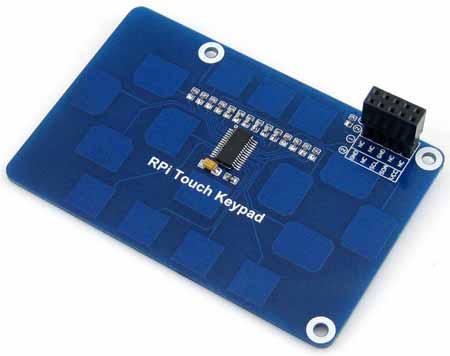

RPi Touch Keypad – специально разработанная для Raspberry Pi B/B+ емкостная сенсорная клавиатура. Количество сенсорных клавиш – 16. Клавиатура создана на основе микросхемы сенсорного детектора TTP229-LSF со встроенным LDO и регулируемой чувствительностью.

Система имеет автоматическую калибровку.

Отличительные особенности:

• интерфейс: I2C;
• количество клавиш: 16;
• частота дискретизации: 8 Hz;
• защита от электростатики (Human Body Mode): 6 KV;
• рабочее напряжение: 2.4 V-5.5 V;
• рабочая температура: -40 ? to +85 ?;
• температура хранения: -50 ? to +125 ?;
• габариты: 85x56 mm.

Как использовать

Время выхода на рабочий режим после включения питания около 0.5 сек. В течение этого времени не прикасайтесь к клавиатуре.

Описание разъема

• VCC: Источник питания (2.4V-5.5V)
• GND: Земля
• SDA: I2C SDA
• SCL: I2C SCL

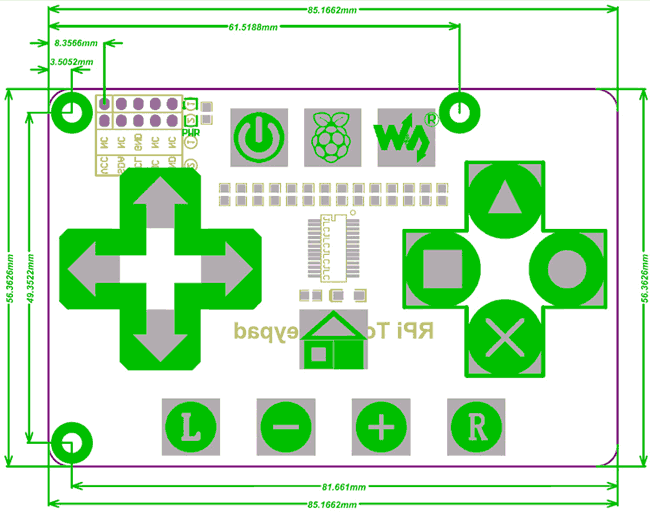

Габариты клавиатуры

Демокод, описание, схему принципиальную электрическую можно скачать на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: Wvshare
