Отладочная плата LDM-K1986BE92QI-H на основе отечественного ARM Cortex-M3 микроконтроллера K1986BE92QI от компании Миландр

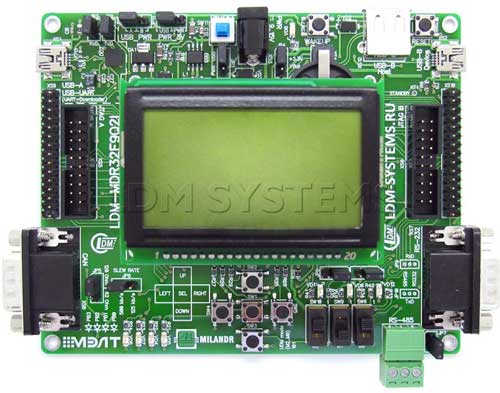

LDM-K1986BE92QI-H - отладочная плата (полная комплектация) на основе российского ARM Cortex-M3 микроконтроллера K1986BE92QI (MDR32F9Q2I) в корпусе LQFP64 предназначена для ускорения разработки и выхода на рынок изделий с использованием указанного выше микроконтроллера.

На плате с габаритами 127х102х22 мм установлен широкий набор интерфейсов: последовательные SWD и JTAG для программирования и отладки, RS232, CAN, RS485, разъем USB Host. Кроме того, имеются площадка для литиевой батареи, генератор часов реального времени, ЖКИ индикатор, 5 кнопок управления, 4 пользовательских светодиода, 3 движковых переключателя режима программирования FLASH, кнопки RESET и WAKEUP, разъем miniUSB USB-UART преобразователя (UART-загрузчик), разъем miniUSB интерфейса USB Device, преобразователи напряжения +5 В, 1 А; +3.3 В, 2.5 А. Все выводы микроконтроллера выведены на 2 разъема.

Питание платы осуществляется от стабилизированного источника с напряжением +9-15 В, 0.5-2 А или от miniUSB порта, подключенного кабелем к порту USB персонального компьютера.

Отладочная плата LDM-K1986BE92QI-H на основе отечественного ARM Cortex-M3 микроконтроллера K1986BE92QI

Отличительные особенности:

архитектура контроллера: ARM Cortex-M3, 32 бит;
семейство контроллера: Cortex-M3;
контроллер: K1986BE92QI;
корпус контроллера: LQFP-64;
габаритные размеры (ДхШхВ): 127х102х22 мм;
макетное поле (шаг 2.54 мм): нет;
количество линий I/O: 43;
кварцевый резонатор: 8 МГц;
встроенный программатор: USB-UART;
встроенный порт USB: 1;
АЦП: 12 бит, 8 каналов;
ЦАП: 12 бит, 1 канал;
FLASH программ: 128Кб;
SRAM: 32 Кб;
интерфейс USB-UART: 1;
интерфейс USB 2.1 Device: 1;
интерфейс RS-232: 1;
интерфейс RS-485: 1;
интерфейс CAN: 1;
дисплей: MT-12864J;
батарея + 32,768 кГц: есть;
разъем JTAG: 2;
разъем USBA-1J Host: 1;
вес: 145 г.

Документация и ПО:

Руководство по эксплуатации LDM-K1986BE92QI (4,2 МБ)
Описание к контроллеру K1986BE92QI (5,4 МБ)
USB-UART загрузчик (.zip)
Драйвер USB-UART (.zip)
Компилятор Phyton (.exe)
Компилятор Keil
Примеры проектов (.zip)
Полезное ПО от AntonAS Milandr_PLLv2.2 (.zip)
Конвертер BMP to HEX array (.exe)

Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru

Производители: LDMSYSTEMS

Опубликовано: 29.04.2015
