Одноплатный миникомпьютер Gizmo2 AMD64 Development Board на основе двухъядерного процессора AMD GX-210HA с графическим сопроцессором AMD Radeon HD8210E

Gizmo2 AMD64 Development Board– одноплатный высокопроизводительный миникомпьютер Open Source x86 второго поколения на основе системы на кристалле (SoC) AMD G-Series. Основные параметры обеспечены использованием двухъядерного процессора AMDGX-210HA с графическим сопроцессором AMD Radeon HD8210E (производительность 85 GFLOAPS). Плата обеспечивает доступ к широкому набору интерфейсов: GPIO, ADC/DAC, PWM, SPI, USB, SATA, PCIe, а также HDMI, mSATA порт для подключения к SSD. Кроме того, на плате установлен слот для microSD card.

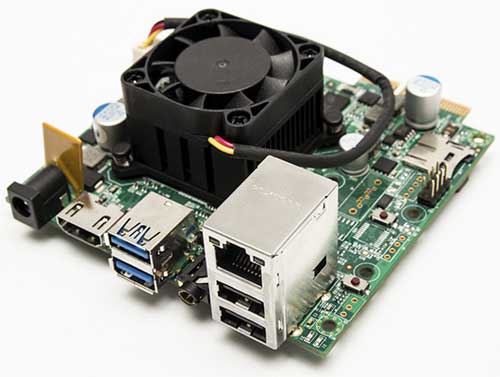

Рис. 1. Плата Gizmo2 AMD64 Development Board

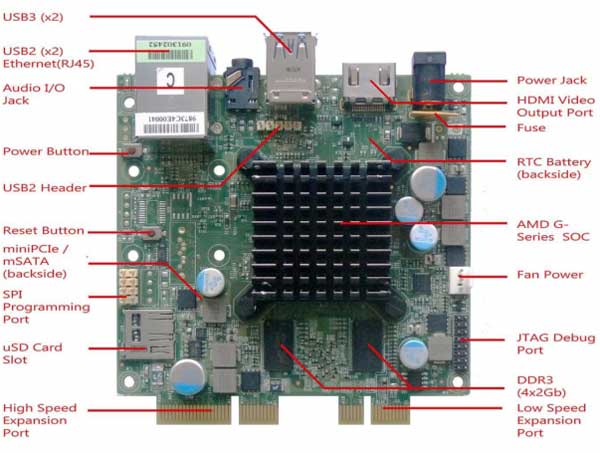

Рис. 2. Расположение компонентов на плате Gizmo2 AMD64 DevelopmentBoard

Отличительные особенности:

• процессор AMD Embedded G-Series SoC - GX210HA - 1GHz Dual-Core;
• разрядность – 64 бита;
• память 1 GB DDR3-1600 SDRAM;
• порты 2 х USB 2.0 и 2 х USB 3.0;
• AUDIO In/OUT;
• Ethernet 1GBit (RJ-45);
• HDMI;
• слот для microSD;
• PCIE;
• 2x Gen3 - mSATA/mini PCIe connector;
• интерфейсы GPIO, DAC, ADC;
• SPI (программирование);
• JTAG (отладка);
• операционные системы: Linux, Minoca, RTOS, Windows Embedded 7 and 8; TimeSys Embedded Linux иQt UI загружены наmicroSD;
• TDP процессора 9W;
• габариты платы 4'' x 4’’.

Области применения:

• игровые консоли;
• встраиваемые системы;
• DATA центры;
• PC и многое другое.

Документация:

• Gizmo 2 User Guide
• Gizmo 2 Schematics
• Gizmo 2 Product Brief
• Block Diagram
• AMD G-Series SoC Product Brief
