Резистивный сенсорный дисплей с интерфейсом HDMI для подключения к миникомпьютеру Raspberry Pi

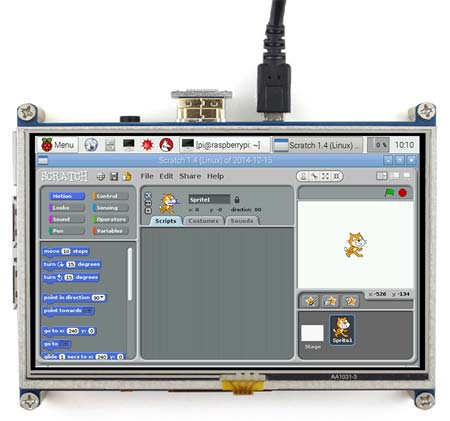

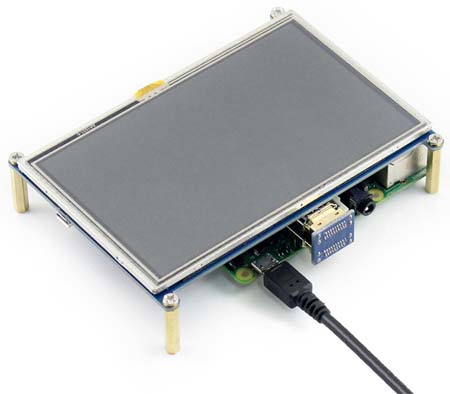

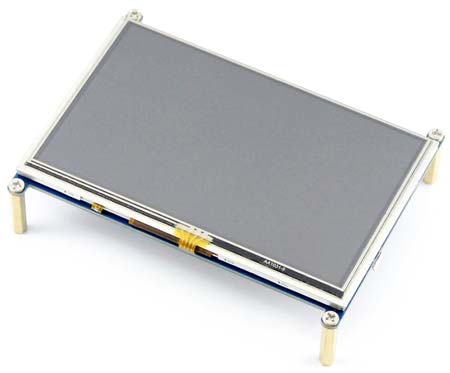

5inch HDMI LCD – пятидюймовый LCD дисплей с резистивной сенсорной панелью, предназначенный для использования совместно с миникомпьютером Raspberry Pi. Дисплейный модуль имеет разрешение 800x480 и подключается непосредственно к Raspberry Pi с помощью компактного HDMI соединителя, входящего в комплект. Исключение составляет самая первая модель Raspberry Pi model B, подключиться к которой с помощью компактного HDMI соединителя не получится и потребуется использовать стандартный HDMI кабель.

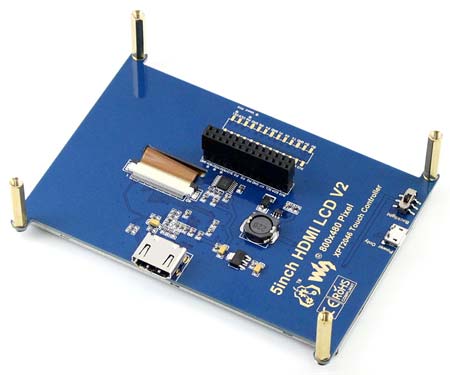

Дисплейный модуль 5inch HDMI LCD подключается к разъему расширения Raspberry Pi, при этом выводы I/ O не задействованы для передачи изображения. Тем не менее, для взаимодействия с контроллером сенсорной панели требуется интерфейс SPI и используются соответствующие выводы I/O. Для уменьшения энергопотребления в решениях, использующих батарейное питание, имеется возможность управлять подсветкой.

Отличительные особенности:

• TFT LCD, диагональ 5”, разрешение 800x480;
• резистивная сенсорная панель;
• прямое подключение к Raspberry Pi (кроме модели Raspberry Pi model B, для которой требуется использовать HDMI кабель);
• наличие готового драйвера (напрямую работает с Raspbian);
• для передачи изображения используется интерфейс HDMI;
• подключение сенсорной панели к интерфейсу SPI разъема расширения;
• управление подсветкой для энергосбережения;
• высококачественное золотое иммерсионное покрытие.

Программное обеспечение

В большинстве случаев производитель WaveShare на кладет диск с программным обеспечением в свои наборы. Для удобства использования и первичного ознакомления с входящим в комплект набора программным обеспечением и электронной документацией мы выложили образ диска на наш FTP-сервер, папка WaveShare, архив 5inch_HDMI_LCD.rar. Для открытия архива можно воспользоваться бесплатным архиватором 7zip.

FTP: ftp://188.124.224.67/iso/

Логин: terra_user

Пароль: [пустой]

Анонс составил и подготовил
Акмеев Роман,
