Оценочная плата преобразователя FT232RL и преобразователя уровней MAX3232

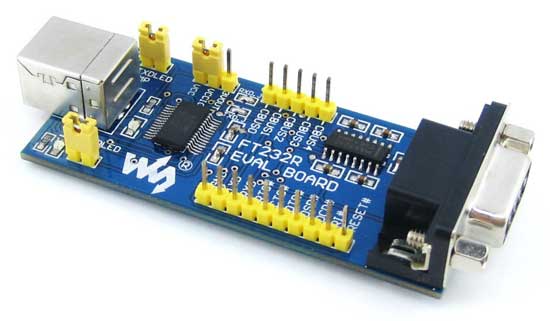

FT232 EVAL BOARD – плата преобразователя USB-UART, выполненная на базе FT232, представляет собой эффективное и недорогое решение для оценки возможностей преобразователя FT232, а так же в качестве самостоятельного инструмента. Помимо микросхемы FT232 на плату установлен преобразователь уровней MAX3232, два светодиода для индикации приема и передачи, джамперы, отключающие светодиоды, штыревые разъемы порта CBUS, штыревые разъемы с сигнальными выводами микросхемы FT232 и разъем RS-232.
Преобразователь FT232RL является однокристальным преобразователем интерфейса USB в асинхронный последовательный интерфейс. Передача данных осуществляется со скоростью от 300 бод до 3 Мбод для интерфейса RS422/RS485 (уровни TTL) и от 300 бод до 1 Мбод для интерфейса RS-232. Встроенная EEPROM память размером 1024 бит предназначена для хранения номеров VID/PID, серийного номера и описания продукта. FT232 содержит встроенный конвертор уровней UART и CBUS для обеспечения интерфейса 5 В – 1,8 В.
Отличительные особенности:
- преобразователь FT232RL;
- преобразователь уровней MAX3232;
- светодиоды линий RX и TX;
- джамперы отключения светодиодов;
- джампер выбора уровней между Vcc и 3,3 В;
- разъем USB;
- разъем DB-9;
- выводы FT232 вынесены на штыревые разъемы.
