Встраиваемый модуль Core746I на основе микроконтроллера STM32F746IGT6

Core746I -  модуль на основе 32-разрядного ARM Cortex-M7 микроконтроллера с RISC архитектурой STM32F746IGT6. Все порты I/O микроконтроллера доступны на разъемах модуля с шагом выводов 2мм, а для отладки/ программирования на плате установлен разъем JTAG/ SWD интерфейса. Модуль удобен для старта разработки приложений на микроконтроллере семейства STM32. На плате, кроме микроконтроллера, установлены все необходимые компоненты для обеспечения его работы в минимальной конфигурации. На плате также имеется 64 Мб SDRAM. Таким образом, модуль можно использовать в качестве ядра приложения (для отладки и изучения возможностей МК), установив его на плату с необходимыми пользователю интерфейсами.

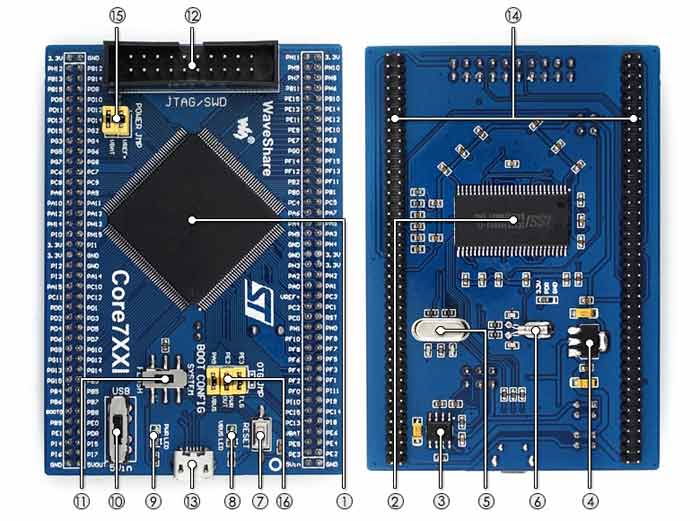

Рис. 1. Модуль Core746I. Вид сверху (слева) и снизу (справа)

Рис. 2. Размеры модуля

Отличительные особенности:

• Высокопроизводительный микроконтроллер STM32F746IGT6:
  • Ядро: Cortex-M7 32-bit RISC + FPU + Chrom-ART графический ускоритель;
  • Однотактные DSP инструкции;
  • Рабочая частота: 216 MHz, 462 DMIPS/2.14 DMIPS/MHz;
  • Рабочее напряжение: 1.7 V-3.6 V;
  • Корпус: LQFP176;
  • Память: 1024kB Flash, 320+16+4kB SRAM;
  • Коммуникационные интерфейсы микроконтроллера:
    • 6 x SPI, 4 x USART, 4 x UART, 3 x I2S, 4 x I2C,
    • 2 x CAN, 1 x QUAD-SPI, 1 x DCMI, 2 x SAI,
    • 1 x FMC, 1 x SDMMC, 14 x TIM, 1 x LPTIM,
    • 1 x LCD-TFT, 1 x SPDIFRX, 1 x HDMI-CEC,
    • 1 x USB 2.0 OTG FS,
    • 1 x USB 2.0 OTG HS (поддержка внешнего HS PHY через ULPI),
    • 1 x 10/100 Ethernet MAC;
  • АЦП и ЦАП: 3 x AD (12-bit); 2 x DA (12-bit);
  • Программирование/Отладка: поддержка интерфейсов JTAG/ SWD, поддержка IAP;
• Память IS42S16400J: SDRAM 1 Meg Bits x 16 Bits x 4 Banks (64-MBIT);
• MIC2075: управление питанием;
• AMS1117-3.3: 3.3 V стабилизатор напряжения;
• 8M кварц;
• 32.768 Kкварц, для внутренних часов RTC с калибровкой;
• Кнопка сброса;
• Светодиод VBUS;
• Индикатор питания;
• Переключатель источника питания, входное напряжение 5 Vin или USB;
• Выбор режима загрузки, для конфигурирования вывода BOOT0;
• JTAG/ SWD интерфейс: для отладки/ программирования;
• USB разъем, поддержка Device и/ или Host;
• Разъем расширения для MCU: VCC, GND и все выводы I/ O доступны на разъеме;
• Джампер питания;
  • VBAT: джампер устанавливается для использования источника питания системы; джампер снимается для использования внешнего источника питания, такого как батарея,
  • VREF: джампер устанавливается для подключения VREF+ к VCC; джампер снимается для подключения (через проводной соединитель) VREF+ к другим  выводам, определяемым пользователем;
• Джампер OTG:
  • устанавливается для использования  USB OTG/ HOST,
  • снимается, чтобы отключить соответствующие порты I/O.

Примечание: Core746I обеспечен разъемом JTAG/ SWD интерфейса, но отладчик не интегрирован в изделие, поэтому требуется внешний эмулятор.

Рис. 3. Сигналы разъема отладки в режиме JTAG

Рис. 4. Сигналы разъема отладки в режиме SWD

Документацию, программное обеспечение и многое другое можно найти на сайте производителя.

Анонс составил и подготовил
Шрага Александр,
