Плата расширения RS485 Board [3.3V]

RS485 Board [3.3V] – плата расширения позволяет добавить трансивер RS485 в ваше приложение. Плата разработана и изготовлена на основе микросхемы SP3485. На плате установлен клеммник и разъемы для поддержки нескольких коммуникационных интерфейсов. Питание изделия осуществляется от источника 3.3 В.

Рис. 1. RS485 Board [3.3V]. Общий вид

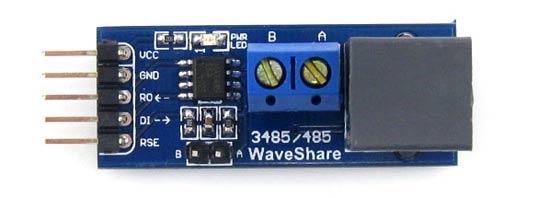

Рис. 2. RS485 Board [3.3V]. Вид сверху

Рис. 3. RS485 Board [3.3V]. Вид снизу

Рис. 4. RS485 Board [3.3V] подключена к плате приложения

Рис. 5. Схема принципиальная электрическая  RS485 Board [3.3V]

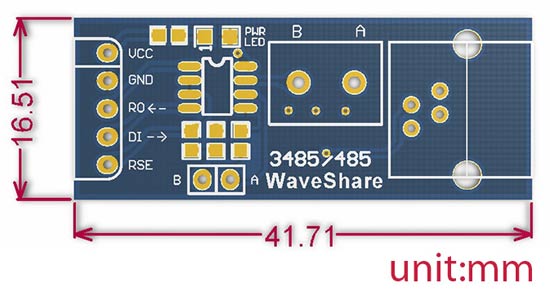

Рис. 6. Размеры платы RS485 Board [3.3V]

Отличительные особенности:

• трансивер SP3485;
• интерфейс управления;
• коммуникационный интерфейс.

Руководство пользователя, демонстрационные примеры и др. можно найти на сайте производителя.
