Плата прецизионного АЦП/ЦАП для Raspberry Pi
High-Precision AD/DA Board – плата расширения для миникомпьютера Raspberry Pi (RPi) на основе прецизионных АЦП и ЦАП. Отсутствие у интерфейса GPIO RPi функций АЦП и ЦАП могут быть причиной возникновения проблем при проведении разработок. Но теперь это больше не проблема. Компания Waveshare поставляет на рынок свое новое изделие - плату прецизионного АЦП/ЦАП, позволяющую добавить соответствующие функции в RPi. Плата расширения совместима с моделями Raspberry Pi 1 Model A+, Raspberry Pi 1 Model B+, Raspberry Pi 2 Model B, Raspberry Pi 3 Model B.
В основе платы прецизионный 8-канальный 24-битный АЦП ADS1256 с частотой дискретизации 30ksps и прецизионный 2-канальный 16-битный ЦАП DAC8532. На плате установлены разъемы интерфейса аналоговых сигналов, выводы которых совместимы с интерфейсами сенсорных оценочных плат Waveshare. Таким образом, к плате можно легко подключить различные модули аналоговых датчиков. Входы/выходы для подключения к источникам аналоговых/ цифровых сигналов реализованы на основе винтовых клеммников.
Рис. 1. Плата прецизионного АЦП/ЦАП для Raspberry Pi (High-Precision AD/DA Board)
Отличительные особенности:
- Raspberry Pi GPIO интерфейс : для подключения к RPi
- АЦП/ЦАП вход/выход : винтовые клеммники
- Вход АЦП : разъем совместим с интерфейсами сенсорных оценочных плат Waveshare. Таким образом, к плате можно легко подключить различные модули аналоговых датчиков
- Кварц 7.68M
- LM285-2.5: обеспечивает опорное напряжение для микросхемы АЦП
- Фоторезистор
- Светодиодные выходные индикаторы
- Потенциометр 10K
- DAC8532: 16-битный 2-канальный прецизионный ЦАП
- Индикатор питания
- ADS1256 : 24-битный 8-канальный (4 дифференциальных входа) АЦП
- Джампер тестирования АЦП
- Джампер тестирования ЦАП
- Джампер выбора питания
- Конфигурация опорного напряжения АЦП: when AD единственный, AINCOM – разъем для подключения опорного напряжения, который может быть подключен к земле или к внешнему опорному напряжению.
Таблица. Назначение выводов интерфейса
| Вывод | Символ | Описание |
| 1, 17 | 3.3V | Источник питания (3.3V) |
| 2, 4 | 5V | Источник питания (5V) |
| 3, 5, 7, 8, 10, 18, 22, 24, 26, 27, 28, 29, 32, 36, 38, 40 | NC | Не подключен |
| 6, 9, 14, 20, 25, 30, 34, 39 | GND | Земля |
| 11 | DRDY | ADS1256 готовность выходных данных, активный - низкий уровень |
| 12 | RESET | ADS1256 вход сброса |
| 13 | PDWN | ADS1256 синхронизация/вход выключения питания, активный -низкий уровень |
| 15 | CS0 | ADS1256 выбор чипа, активный - низкий уровень |
| 16 | CS1 | DAC8532 выбор чипа, активный - низкий уровень |
| 19 | DIN | SPI вход данных |
| 21 | DOUT | SPI выход данных |
| 23 | SCK | SPI синхронизация |
| 31, 33, 35, 37 | GPIO | Интерфейс для внешних датчиков |

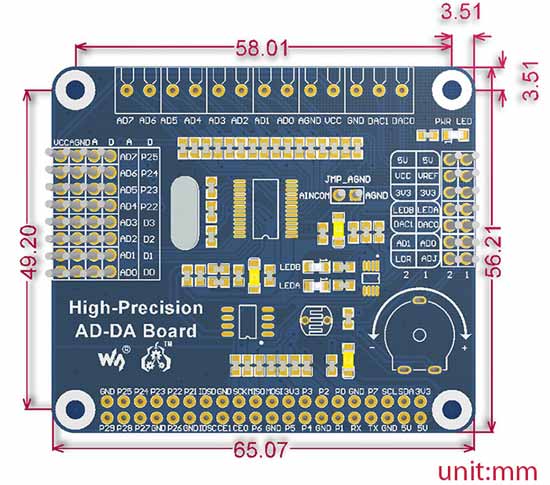

Рис. 2. Размеры платы прецизионного АЦП/ЦАП для RaspberryPi (High-Precision AD/DA Board)
Дополнительную информацию и демонстрационное ПО можно найти на сайте производителя.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
