Высокопроизводительный Ethernet модуль LAN8720 ETH Board
LAN8720 ETH Board - модуль Ethernet на основе 10/100 трансивера PHY LAN8720 в корпусе QFN-24 (4 x 4 мм) от компании SMSC, являющейся сегодня частью Microchip. Для работы изделия требуется единственный источник питания 3.3 В. Модуль поддерживает интерфейс RMII (Reduce Media Independent Interface) с сокращенным количеством выводов, а также HPAuto-MDIX (Media Dependent Interface). Изделие характеризует гибкая архитектура управления питанием и интегрированный стабилизатор напряжения 1.2 В. Диапазон напряжений I/O: 1.2 В – 3.6 В. LAN8720 ETH Board удобен для применения в качестве встроенного web-сервера.

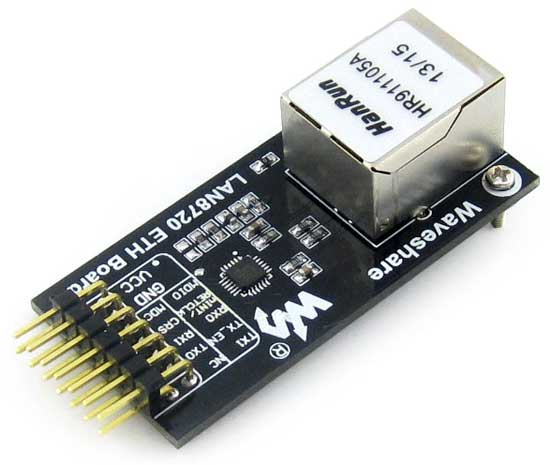

Рис. 1. Ethernet модуль LAN8720 ETH Board. Общий вид

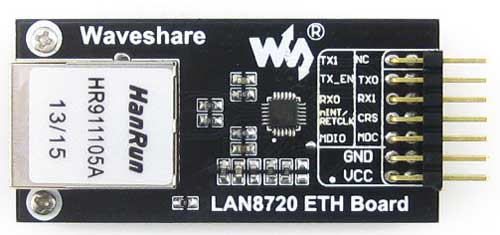

Рис. 2. Ethernet модуль LAN8720 ETH Board. Вид сверху
Рис. 3. Ethernet модуль LAN8720 ETH Board. Вид снизу
Рис. 4. Размеры модуля LAN8720 ETH Board

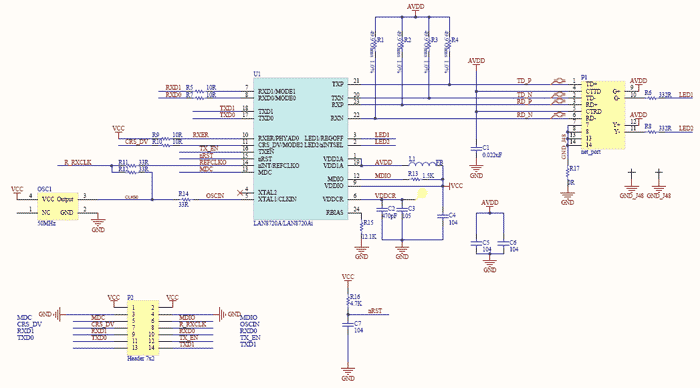

Рис. 5. Схема принципиальная электрическая модуля LAN8720 ETH Board
Отличительные особенности:
- высокопроизводительный трансивер физического уровня 10/100 Ethernet Physical Layer Transceiver (PHY) LAN8720;
- поддержка одного питающего напряжения 3.3 В;
- поддержка интерфейса RMII с сокращенным количеством выводов;
- поддержка HP Auto-MDIX;
- корпус микросхемы: QFN-24 (4x4 мм), соответствие RoHS;
- гибкая архитектура управления питанием;
- интегрированный стабилизатор 1.2 В;
- диапазон напряжений I/O: +1.6 В … +3.6 В.
Документацию, демонстрационную программу и многое другое можно найти на сайте производителя.
Анонс составил и подготовил
Шрага Александр,
office@terraelectronica.ru
