USB-осциллографы – радиолюбительская лаборатория в одной приставке
USB-осциллографы - это приставки к компьютерам со связью по USB-интерфейсу.
Выбирая USB приставку вы получаете широкие функциональные возможности при относительно небольшой цене. Экономия объясняется простотой конструкции приставки, отсутствием органов управления, источника питания и дисплея. Применение компьютера позволяет наблюдать изображение на большом цветном дисплее, сохранять данные в различных видах, использовать клавиатуру и мышь для оперативного управления. Кроме собственно осциллографирования, устройства могут осуществлять функции различных генераторов, анализаторов и частотомеров.
USB-осциллографы предназначены для начального ознакомления с электроникой, проведения измерений, не требующих высокой точности, для наблюдения низкочастотных сигналов звукового диапазона.
Представляем вашему вниманию ряд USB-осциллографов, которые пользуются наибольшим спросом у клиентов ДКО Электронщик.
ADS-3025 - цифровой USB-осциллограф, выполненный в виде ручного щупа, так называемого "карандашного" типа. Осциллограф имеют полосу пропускания 25 МГц, программное обеспечение на русском языке, управление производится одним шариковым манипулятором (TrackBall). Весь осциллограф помещается в руке оператора. ADS-3025 удобен для поиска неисправностей в готовой аппаратуре и работе в мобильных условиях.

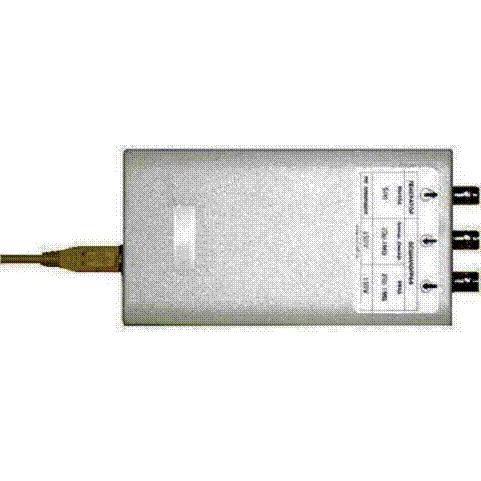

PV6503A - многофункциональный прибор, сочетающий 20 МГц двухканальный аналоговый осциллограф, двухканальный цифровой анализатор, генератор, частотомер. При небольших размерах PV6503A может стать основой измерительной лаборатории электронщика.

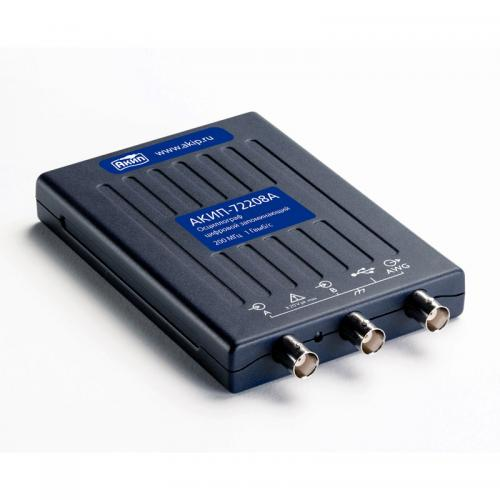

АКИП-72204А - многофункционален, кроме двухканального осциллографа прибор имеет функциональный генератор, генератор сигналов произвольной формы, декодирование данных последовательных протоколов (CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI), осуществляет допусковый контроль по маске.

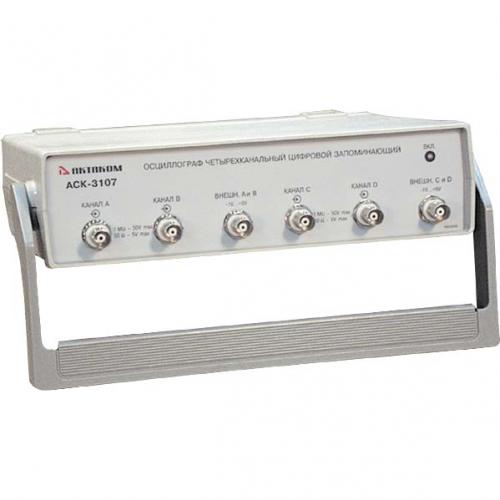

АСК-3107 позволяет одновременно наблюдать сигналы по четырем каналам с полосой пропускания в каждом до 100 МГц. Приставку можно использовать для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях.
|
Модель |
||||
|
|
|
|
|
|
|
Число каналов |
1 |
2 аналог / 2 цифровой |
2 |
4 |
|
Полоса пропускания, Мгц |
0…25 |
0…20 |
0…10 |
100 |
|
Частота дискретизации/эквивалентная |
100 МГц |
100 МГц |
100 МГц/2 ГГц |
100 МГц/2 ГГц |
|
Входное напряжение, макс., В |
50 |
16 |
± 20 |
± 100 |
|
Разрядность |
8 |
8 |
8 |
8 |
|
Глубина памяти, кБ/канал |
5000 |
20 000 |
8000 при объединении каналов |
132 |
|
Интерфейс |
USB 2.0 |
USB 1.1 и выше |
USB 2.0 (совместимый с USB 3.0/1.1) |
USB 1.1 |
|
Габаритные размеры, мм |
150x20x18 |
150x80x30 |
142х92х19 |
260х210х70 |
|
Масса, не более, кг |
0,027 |
0,195 |
0,2 |
1,15 |
|
Операционная система |
Н/д |
Windows 98/ ME/2000/ XP/Vista/ 7/8/8.1/10 |
Windows XP/ Vista/ 7/8(32/ 64 бит) |
Windows XP/7/8/ 8.1/10 |
|
Примечание |
«Карандашного» типа |
Частотомер 2 Гц...30 МГц |
- |
Встроенный блок питания |
|
Генератор |
||||
|
Формы выходных сигналов |
Нет |
Модуляция АМ, ЧМ, суммирование сигналов. ГКЧ. Синус, меандр, треугольник, импульсы, белый шум |
Синус, меандр, треугольник, постоянное напряжение (DC), Sin(х)/x, колоколообразный |
Калибровочный, прямоугольный, со скважностью 2 |
|
Диапазон частот |
- |
0,1 Гц…10 МГц |
0,03 Гц…100 кГц |
1 кГц |
|
Разрешение ЦАП |
- |
12 |
12 |
- |
