Трехцветный e-Ink дисплей без PCB с диагональю 1.54 дюйма и SPI интерфейсом

1.54inch e-Paper [B] - изготовленный по технологии электронных чернил e-Ink дисплей без PCB с диагональю 1.54 дюйма, разрешением 200 x 200, со встроенным контроллером с  SPI интерфейсом, поддержкой красного, черного и белого цветов. К преимуществам дисплея относится ультрамалое потребление, широкий угол обзора и четкое изображение при отсутствии питания.

Дисплей 1.54inch e-Paper [B] не имеет подсветки, продолжает показывать последний выведенный на экран контент в течение длительного времени даже при выключении питания. Таким образом, изделие имеет ультрамалое потребление. Питание требуется в основном при обновлении страниц.

Изделие поставляется с руководством и ресурсами для разработок (на сайте производителя): схемой платы драйвера и демонстрационными примерами для Raspberry Pi/STM32.

Для быстрого старта производитель рекомендует воспользоваться готовой платой драйвера e-paper Driver HAT  или  e-Paper ESP8266 Driver Board.

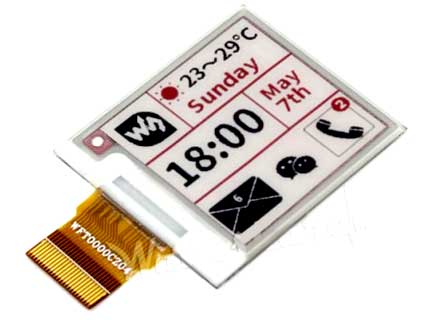

Рис. 1. Дисплей 1.54inch e-Paper [B]

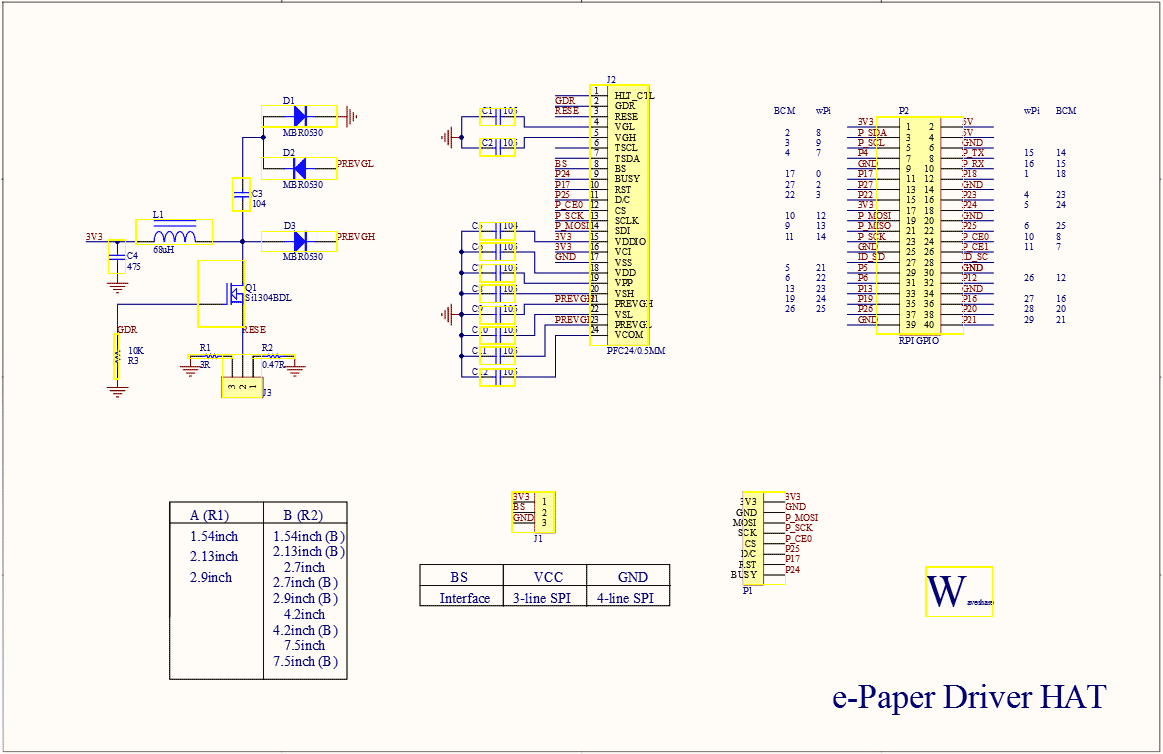

Рис. 2. Схема принципиальная электрическая e-Paper Driver

Отличительные особенности:

• Отсутствие задней подсветки;
• Ультрамалое потребление:
  • при обновлении страниц типичное потребление 26.4 мВт,
  • в режиме ожидания не более 0.017 мВт;
• 3-проводной и 4-проводной SPI интерфейс для подключения;
• Рабочее напряжение: 3.3 В;
• Внешние размеры: 31.8мм ? 37.32мм ? 1.05мм;
• Размеры дисплея: 27.6мм ? 27.6мм;
• Шаг точки: 0.138 х 0.138;
• Разрешение: 200 x 200;
• Цвета: красный, черный, белый;
• Уровень серого: 2;
• Полное время обновления экрана: 8 сек;
• Угол обзора: >170°.

Ресурсы для разработок и документацию можно найти на сайте производителя.

Производители: Wvshare

Разделы: Дисплеи

Опубликовано: 28.05.2018
