Высококачественные графические VATN LCD дисплеи
Компания Winstar предлагает графические LCD-дисплеи с применением технологии VATN. Кристаллы в дисплеях ориентированы перпендикулярно подложке, не пропуская свет между взаимно перпендикулярными поляризаторами, расположенными снизу и сверху (рис. 1). При этом удается достичь более черного фона, чем у дисплеев TN/STN/FSTN. При подаче напряжения кристаллы изменяют угол, пропуская свет от задней подсветки.
По сравнению с LCD-дисплеями на основе традиционных технологий, у VATN-дисплеев меньшее время отклика, более широкий угол обзора и контрастность. По сравнению с OLED VATN-дисплеи имеют меньшую стоимость, что может оказаться решающим фактором при выборе устройства индикации. В таблице 1 приведено сравнение параметров дисплеев с различными технологиями.
VATN LCD-дисплеи имеют стандартный форм-фактор (рис. 2) и могут с успехом заменить индикаторы, изготовленные по старым технологиям, а также улучшить внешний вид изделия.
Таблица 1. Сравнение дисплеев различных технологий
| Технология | OLED | VATN | STN |
| Толщина, мм | 6,9 | 12 | 12 |
| Углы обзора (↔ / ?), град | 175/175 | 170/110 | 60/60 |
| Контраст | 2000:1 | 120:1 | 10:1 |
| Разрешение, мм | 0,02×0,02 | 0,05×0,05 | 0,05×0,05 |
| Энергопотребление, мВт | 200 | 250 | 500 |
| Напряжение питания, В | 3…5 | 5 | 3 или 5 |
| Время наработки на отказ, т. часов | 50…100 | 50 | 30…50 |
| Время отклика при +25°С | 10 мкс | 0,25 с | 0,3 с |
| Время отклика при -25°С | 10 мкс | 4 с | 10 с |
| Диапазон рабочих температур, °С | -40…80 | -20…80 | -20…70 |
Особенности дисплеев LCD VATN:
- Контрастность до 120:1;
- Угол обзора: 170° по горизонтали; 110° по вертикали;
- Негативное отображение (черный фон);
- Цвета подсветки: белый, зеленый, желто-зеленый, красный, синий;
- Высокая яркость подсветки;
- Возможные форматы: 8×2, 16×1, 16×2, 16×4, 20×2, 20×4;
- Типы контроллеров: RW1063, ST7066;
- Интерфейсы: 6800, SPI, I2C;
- Рабочая температура: -30 … +80°C

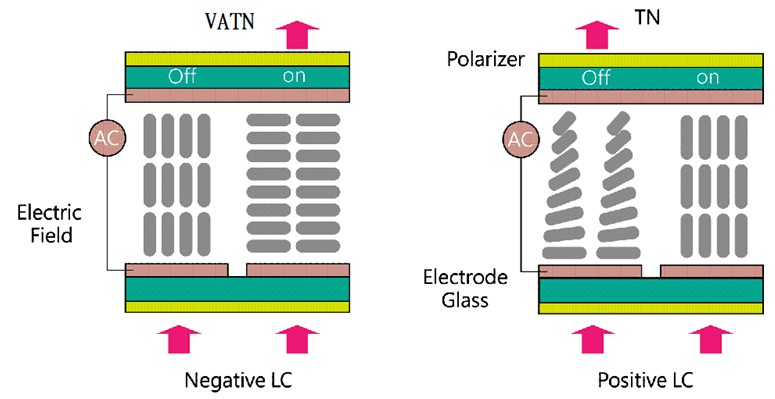

Рисунок 1. Технологии VATN и TN
Рисунок 2. Формат VATN-дисплеев
Имеющиеся в наличии дисплеи:
- WH1602B-GLL-CWVE#
- WH1602B-GLL-JWVE#
- WH1602B-PLL-CWVE#
- WH1602B-PLL-JWVE#
- WH1602B-RLL-JWVE#
- WH1602B-SLL-JWV#
- WH1602B-YLL-CWVE#
- WH1602B-YLL-JWVE#
Производители: Winstar
Разделы: Дисплеи
Опубликовано: 28.05.2018
