Интегральные трансиверы субгигагерцового диапазона RF63/64

Компания HopeRF, специализирующаяся на производстве микросхем и модулей для беспроводной передачи данных, предлагает микросхемы радиочастотных приемопередатчиков RF63/64 субгигагерцового диапазона. Трансиверы отличаются низким энергопотреблением – 3 мА в режиме приема и 65 мкА в дежурном состоянии (standby). RF64 предназначен для работы в диапазоне частот от 300 МГц до 510 МГц со скоростью передачи данных до 150 кбит/с. А RF63 рассчитан на более высокий диапазон 863...870, 902...928 и 950...960 МГц и битрейт до 200 кбит/с. Трансивер работает в пакетном режиме, для обеспечения которого используются функции обработки пакетов, автоматической генерации CRC, рандомизации данных.

Архитектура трансивера позволяет использовать минимальное количество внешних компонентов при сохранении гибкости проектирования. Все основные параметры радиотракта программируются с помощью интерфейса SPI, и большинство из них допускают изменение в динамическом режиме.

Трансиверы RF63/64 можно применить в охранных системах, автоматизации зданий, для учета ресурсов, промышленного мониторинга, дистанционного управления.

Технические особенности:

• Рабочее напряжение: 2.1...3.6 В;
• Рабочий диапазон:
  • RF63: 863…870, 902…928 и 950…960 МГц;
  • RF64: 300…510 МГц;
• Тип модуляции: FSK и OOK;
• Потребляемый ток: приём 3 мА, передача 25 мА (+10 дБм);
• Программируемая выходная мощность: +12.5 дБм;
• Высокая чувствительность:
  • RF63: -107 дБм (25 кб/с, FSK), -113 дБм (2 кбит/с, OOK);
  • RF64: -104 дБм (25 кб/с, FSK), -110 дБм (2 кбит/с, OOK);
• Битрейт:
  • RF63: 200 кбит/с;
  • RF64: 150 кбит/с;
• Интерфейс: SPI;
• FIFO: 64 Б;
• Функция обработки пакетов с рандомизацией данных и автоматической генерацией CRC;
• Индикатор уровня принимаемого сигнала: RSSI;
• Встроенный синтезатор частоты;
• Встроенный бит-синхронизатор;
• Рабочая температура: -40...85 °С;
• Корпус: TQFN32, 5x5 мм

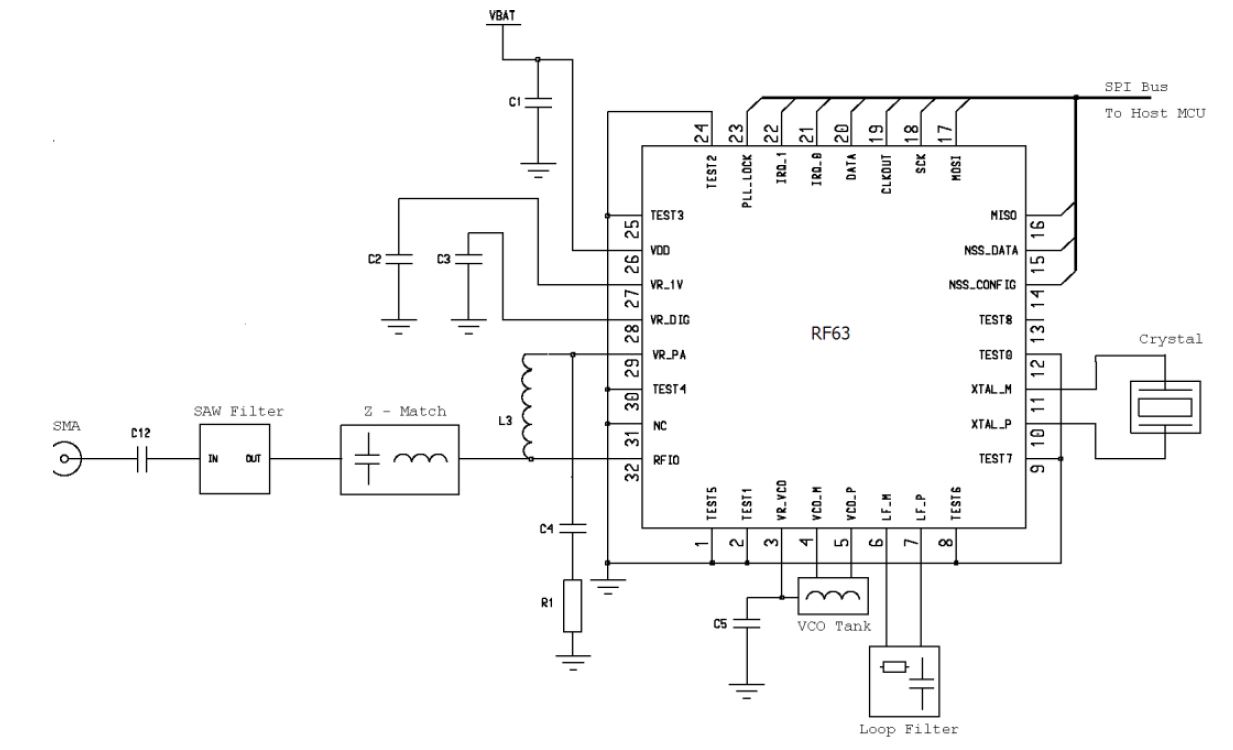

Рис. 1. Схема включения RF63/64


Рис. 2. Структурная схема RF63/64
