Микросхемы MORNSUN: контроллеры источников питания и изоляторы

Компания MORNSUN больше известна как мировой лидер среди производителей источников питания. Однако она также проектирует и производит микросхемы для импульсных источников питания, гальванической изоляции сигналов, интерфейсов и другую продукцию.

SCM17xx – контроллеры ШИМ для AC-DC преобразователей

SCM1738ASA и SCM1733ASA (рис. 1) – контроллеры ШИМ для импульсных источников питания обратноходовой топологии. В обе микросхемы интегрирован силовой ключ, способный выдерживать напряжение 650 В. Коммутируемый ток ключа SCM1738ASA составляет 1 А, SCM1733ASA – 4 А.

Контроллеры работоспособны при температуре -40…125 °С, их питание составляет 10…26 В, имеется комплекс защит: OCP, OTP, OVP, UVLO и LEB.

SCM1738ASA выполнен в корпусе SOP7, обратная связь (ОС) осуществляется с дополнительной обмотки, являющейся и источником питающего напряжения. Мощность этого контроллера – 8 Вт, режимы работы – CV/СС. Внутренний алгоритм способен возместить падение напряжения по всей длине кабеля, что возможно в некоторых пределах регулировать резисторами делителя.

Контроллер SCM1733ASA в корпусе SOP8 позволяет обеспечить мощность источника питания до 20 Вт. Он нуждается в питании от дополнительной обмотки трансформатора ОС посредством оптопары со вторичной частью и работает в различных режимах:

штатном;
режиме со снижением частоты преобразования;
импульсном.

Рис. 1. Блок-схема SCM1733ASA

SCM9603B – стартер ШИМ-контроллеров преобразователей AC-DC

Назначение микросхемы SCM9603B – обеспечить питание преобразователя при первом включении источника питания. Она выполнена в корпусе SOT23-3 и работоспособна при температуре -40…125 °С.

Основные параметры SCM9603B:

Вход: 4… 85 В;
Выход: 7.52…10.6 В;
Ток: 2.3 мА на первом этапе, 20 мА на втором;
Защита от перегрева и КЗ;
Определение неисправного байпасного конденсатора

SCM12xx – контроллеры ШИМ для изолированных DC-DC преобразователей

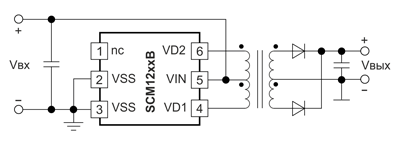

Рис. 2. SCM12xxB

Параметры SCM12xx (рис. 2):

Двухтактный метод;
Интегрированный силовой ключ с максимальным током 600 мА;
Входное напряжение: 2.5…6 В;
Частота работы преобразователя: в пределах 0.195…0.245 МГц;
Температура эксплуатации: -40…150 °С;
Корпус: SOT23-6 у SCM1201AMA и SOT23-5 у SCM1212BTA (данные ШИМ-контроллеры различаются распиновкой);
Плавный запуск, защита от КЗ, OTP, UVLO;
Работа с большой емкостной нагрузкой;
AEC-Q100;
Малое магнитное смещение в сердечнике трансформатора

SCM13xx – контроллеры ШИМ для неизолированных DC-DC преобразователей

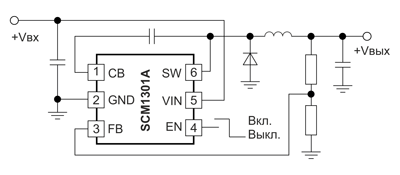

Рис. 3. SCM1301A

Параметры SCM1301A (рис. 3):

Асинхронный метод;
Интегрированный силовой ключ с максимальным током 1 А;
Входное напряжение: в пределах 4.5…40 В;
Работа на частоте 0.7 МГц;
Температура эксплуатации: -40…125 °С;
Корпус: SOT23-6L

Важной особенностью данной интегральной микросхемы является малое потребление – всего 46 мкА.

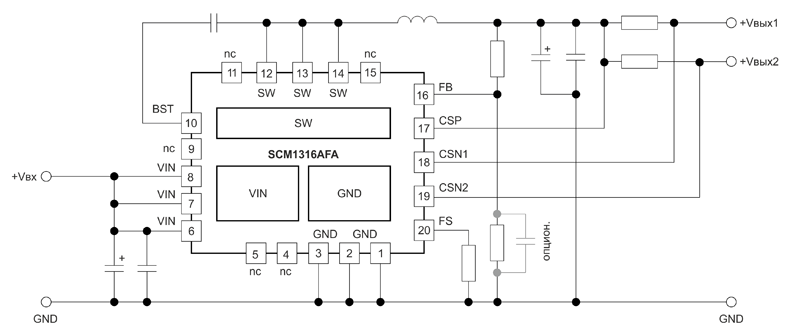

Рис. 4. SCM1316AFA

Особенности SCM1316AFA (рис. 4):

Синхронный метод;
Возможность работы в конфигурациях «1 выход» или «2 выхода»;
Интегрированный силовой ключ с максимальным током 6 А;
Входное напряжение: в пределах 7…38 В;
Частота преобразования, задающаяся внешним резистором в пределах 0.13…0.3 МГц;
Температура эксплуатации: -40…150 °С;
Корпус: QFN20

SCM372x, TD51 и TD541 – гальванические изоляторы цифровых сигналов

Изоляторы этих серий способны работать при температуре -40…125 °С, необходимое питание составляет 3…5.5 В.

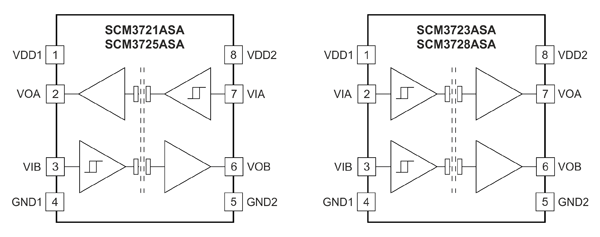

Рис. 5. Блок-схемы SCM372x

Серия SCM372x (рис. 5) представлена 4 вариантами микросхем со следующими характеристиками:

Корпус: SOP8;
Изоляция: 3 кВ ;
Количество цифровых линий: 2 (у SCM3723ASA и SCM3728ASA направлены в одну сторону, у SCM3721ASA и SCM3725ASA – в разные);
Стойкость к синфазным переходным процессам (CMTI), кВ/мкс:
- SCM3721ASA, SCM3723ASA: ±150;
- SCM3725ASA, SCM3728ASA: ±75
Скорость передачи данных:
- SCM3721ASA, SCM3723ASA: 150 кбит/с;
- SCM3725ASA, SCM3728ASA: 10 Мбит/с

Выходы SCM3728ASA по умолчанию имеют низкий уровень сигнала, у остальных изоляторов – высокий.

Главное отличие серий TD51S и TD541S от SCM372x – встроенный источник изолированного питания. 4 канала данных выполнены во всех сочетаниях направлений (рис. 6).

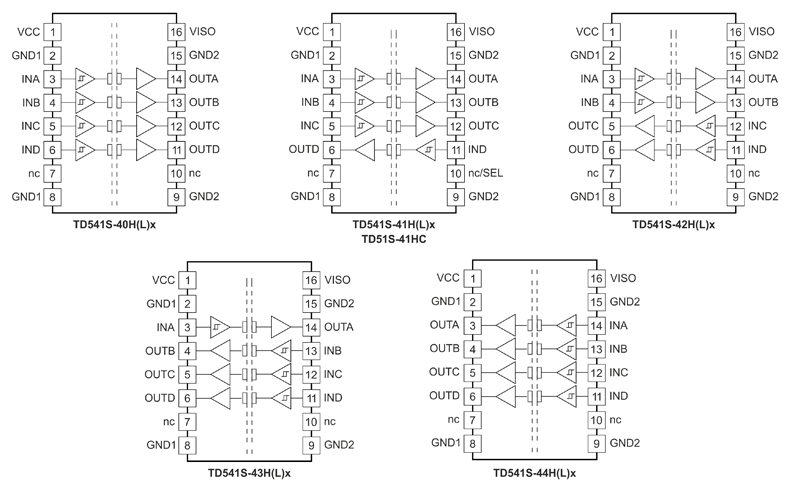

Рис. 6. Маркировка TD51S и TD541S, в зависимости от маршрутизации линий

Характеристики серий TD51S и TD541S:

Отображение состояния выходов при включении логических 0 или 1 (маркировка «L» или «H»);
Напряжение питания, В DC: TD51xx – 3…5.5, TD541xx – 4.75…5.25;
Корпус: TD51S у SOIC16WB, TD541S у DFN16;
Изоляция: 5 кВ;
Выход DC-DC преобразователя TD541S составляет 5 В, TD51Sxx – 3.3/5 В (определяется входом SEL);
Передача данных со скоростью 150 Мбит/с

Неизолированные и изолированные интерфейсы RS485 и CAN

Компания MORNSUN предлагает решения по построению каналов связи RS485 и CAN, работающих при температуре -40…125 °C и обладающих защитными функциями от различных физических проблем на шинах.

SCM3406ASA – трансивер интерфейса RS485:

Питание: 3…5.5 В DC;
Корпус: SOP8;
Передача данных со скоростью 10 Мбит/с;
До 256 узлов;
Наличие входного фильтра и защиты от КЗ;
15 кВ ESD

SCM3425ASA – трансивер интерфейса CAN:

Питание: 4.5…5.5 В;
Корпус: SOP8;
CAN FD, AEC-Q100;
Передача данных со скоростью 5 Мбит/с;
До 110 узлов;
Наличие температурной защиты и от перегрузки

Рис. 7. TDA51S485HC

Изолированный трансивер TDA51S485HC (рис. 7) интерфейса RS485:

Питание: 3.5…5.5 В;
Корпус: SOIC16WB;
Изоляция: 5 кВ;
Передача данных со скоростью 500 кбит/с;
До 256 узлов

Изолированный трансивер TDA51SCANHC интерфейса CAN:

Питание: 4.5…5.5 В;
Корпус: SOIC16WB;
Изоляция: 5 кВ;
Передача данных со скоростью 1 Мбит/с;
До 110 узлов

Микросхемы производства компании MORNSUN позволяют расширить список альтернативных компонентов для отечественных разработчиков, а в ряде случаев улучшить характеристики устройств и/или уменьшить их стоимость. Все вышеперечисленные компоненты отвечают требованиям стандартов РФ.
