Элементы тока POWER FLASH – новые батарейки для питания электроники

Shandong Huatai New Energy Battery – китайская компания, известная как производитель и поставщик первичных химических источников тока (ХИТ) под брендом POWER FLASH. Качество и надежность продукции подтверждается экспортом в 30% стран мира. Крупные японские и европейские компании, выпускающие батарейки, размещают заказы на производственных линиях этого OEM-производителя. Первичные источники питания POWER FLASH могут использоваться вместо аналогичной продукции таких производителей, как Energizer, Duracell, GP и прочих.

В совокупности с двумя типами электролита (солевым и щелочным), цинк-углеродные цилиндрические ХИТ этой торговой марки делятся на пять классов: Carbon Zinc Battery и Extra Heavy Duty – солевые, Economy, Super и Ultra – щелочные. Они различаются емкостью, временем работы, массой и ценой, что дает возможность подобрать оптимальное соотношение между стоимостью и продолжительностью функционирования устройства.

«Пальчиковые» и «мизинчиковые»

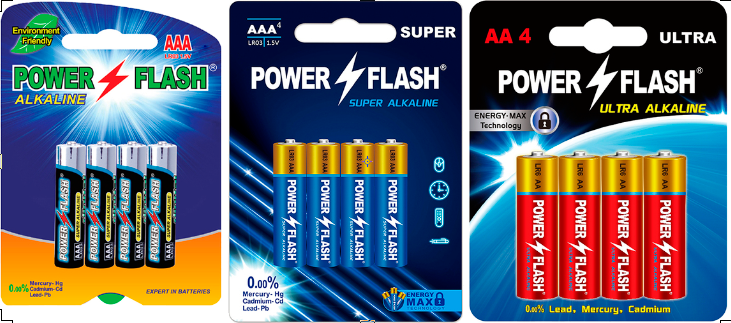

Рис. 1. Алкалиновые ХИТ AAA и AA в блистере

Такое обиходное название дано химическим источникам тока AAA и AA. Бренд POWER FLASH обозначает такие батарейки как R03 (AAA) и R6 (AA) с солевым электролитом и LR03 (AAA) и LR6 (AA) со щелочным. Упаковка может быть не только стандартная, по две или четыре штуки (рис. 1), но также иметь большее количество (рис. 2). Вид фасовки определяется в артикуле индексом «XN», где на месте «X» может стоять «B» (картонная подложка, блистер) или «S» (обтягивание прозрачной пленкой), а «N» соответствует количество ХИТ.

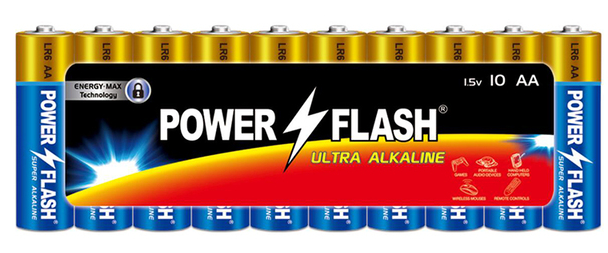

Рис. 2. 10 батареек в пленке Packaging Style

Элементы AAA

Economy Alkaline:

• Энергоемкость: 1.0 Ач;
• Доступные варианты упаковки:
  • LR03 ECONOMY B2;
  • LR03 ECONOMY B4;
  • LR03 ECONOMY S4;
  • LR03 ECONOMY S10

Super Alkaline:

• Энергоемкость: 1.1 Ач;
• Доступные варианты упаковки:
  • LR03 SUPER B2;
  • LR03 SUPER B4;
  • LR03 SUPER S4

Ultra Alkaline:

• Энергоемкость: 1.2 Ач;
• Доступные типы упаковки:
  • LR03 ULTRA B2;
  • LR03 ULTRA B4;
  • LR03 ULTRA S10

Метод определения емкости: ток 0.05 А, период 1 ч/0,5 д до остаточного напряжения 0.9 В.

Элементы AA

Economy Alkaline:

• Энергоемкость: 2.1 Ач;
• Доступные варианты упаковки:
  • LR6 ECONOMY B2;
  • LR6 ECONOMY B4;
  • LR6 ECONOMY S4

Super Alkaline:

• Энергоемкость: 2.3 Ач;
• Доступные варианты упаковки:
  • LR6 SUPER B2;
  • LR6 SUPER B4;
  • LR6 SUPER S4

Ultra Alkaline:

• Энергоемкость: 2.5 Ач;
• Доступные варианты упаковки:
  • LR6 ULTRA B2;
  • LR6 ULTRA B4;
  • LR6 ULTRA S10

Метод определения емкости: ток 0.1 А, период 1 ч/1 д до остаточного напряжения 0.9 В.

«Толстые» цилиндрические батарейки

Благодаря достаточно большому объему щелочных химических источников тока C и D устройство будет обеспечено максимальным количеством энергии. Элемент питания Super Alkaline LR14-B2 C Size (рис. 3) обеспечит нагрузке сопротивлением 3.9 Ом продолжительность работы 20.5 ч. При разряде 4 часа ежедневно нагрузкой сопротивлением 10 Ом емкость составит 6.7 Ач.


а)                                                                          б)

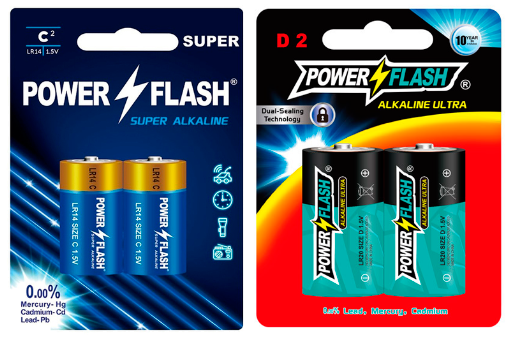

Рис. 3. Батарейки C (а) и D (б)

Элемент питания Super Alkaline LR20-B2 D Size (рис. 3) способен работать 23 часа на нагрузке сопротивлением 2.2 Ом. При тех же условиях разряда, что и для C, емкость Super Alkaline LR20 составит 12 Ач.
Большой размер источников питания C и D определяет их количество в блистерной или пленочной расфасовке в 2 единицы.

«Крона» 9 Вольт

Если шесть обычных солевых или щелочных элементов (тонких цилиндрических или специальных призматических) последовательно соединить в прямоугольном корпусе, то получится батарейка 6F22 (солевая) или 6LR61 (алкалиновая), больше известная как «крона» (рис. 4). «Кроны» имеют следующие характеристики:

• Солевая 6F22:
  • Энергоемкость: 0.38 Ач;
  • Время работы: 8 ч
• Щелочная 6LR61-B1:
  • Энергоемкость: 0.45 Ач;
  • Время работы: 20…21 ч;
  • Срок хранения: не менее 5 лет;
  • Блистерная упаковка

Метод определения емкости: нагрузка сопротивлением 620 Ом, период 2 ч ежедневно до остаточного напряжения 5.4 В.

Продолжительность работы определена при постоянной нагрузке сопротивлением 270 Ом.


Рис 4. 6F22

Диск

Серия CR (Li-MnO2) в виде диска обладает номинальным напряжением 3 В и пользуется не меньшей популярностью, чем цилиндрические (рис. 5). Долгий срок службы, не требующий частой замены, и небольшой номинальный ток нагрузки определяют специфику применения. Например, такие первичные источники питания используют в датчиках давления внутри колес мотоциклов BMW. Размеры (в миллиметрах) дисковой серии CR закодированы в маркировке: первые две цифры – диаметр (но 9, 12 и 24 фактически на 0.5 мм больше), вторые две цифры – единицы и десятые доли высоты.

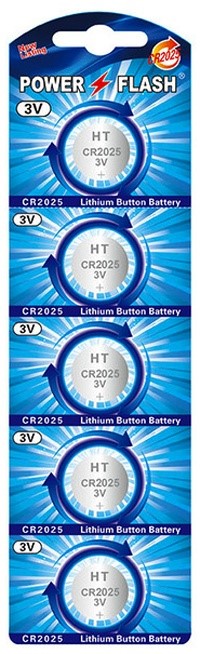

Рис. 5. Комплект элементов CR2025

Источники тока CR, производимые под брендом POWER FLASH:

• CR927;
• CR1216;
• CR1220;
• CR1225;
• CR1616;
• CR1620;
• CR1632;
• CR2016;
• CR2025;
• CR2032;
• CR2320;
• CR2325;
• CR2330;
• CR2430;
• CR2450;
• CR2477

ХИТ CR, как и большинство диоксид-марганцевых элементов питания, могут эксплуатироваться при температурах -20…70 °C.

Производитель готов предложить множество вариантов оформления батареек POWER FLASH в различных упаковках, в том числе выполнить заказ индивидуального дизайна.
