Микроконтроллеры промышленного класса на ядре RISC-V от WCH

Микроконтроллеры компании Nanjing Qinheng Microelectronics Co., Ltd. (торговая марка WinChipHead, WCH) CH32V307 базируются на 32-разрядном ядре RISC-V4F, которое поддерживает набор инструкций одинарной точности с плавающей запятой и имеет высокую вычислительную производительность.

Микроконтроллеры могут работать на основной частоте 144 МГц с нулевым ожиданием и имеют широкий набор периферийных интерфейсов и функциональных модулей, позволяющих применять их в различных отраслях промышленности. Их внутренняя организационная структура позволяет получить высокоэффективные бюджетные решения с низким энергопотреблением.

Объём Flash-памяти составляет 256 КБ и SRAM 64 КБ. CH32V307 оснащены высокоскоростным интерфейсом USB2.0 (480 Мбит/с), встроенным приемопередатчиком PHY, Ethernet MAC, обновленным до GbE, и модулем 10M PHY. Контроллеры производятся в корпусах LQFP64M, LQFP100, QFN68.

Основные технические параметры:

  • Ядро: RISC-V;
  • Тактовая частота: 144 МГц;
  • Аппаратный блок умножения и деления;
  • Операции с плавающей запятой (FPU);
  • Память: SRAM 64 КБ, Flash 256 КБ;
  • Режимы низкого энергопотребления: sleep/stop/standby;
  • ЦАП: 2x12 бит;
  • АЦП: 2х12 бит, 16 каналов;
  • Модуль сенсорной клавиатуры TouchKey: 16 каналов;
  • Количество таймеров: 10;
  • Интерфейсы: 3xUSART, 5xUART, 2xI2C, 3xSPI, USB2.0 FS host/device, USB2.0 FS OTG, USB2.0 HS host/device, 2xCAN, SDIO host, FSMC, DVP, ETH-1000MAC, 10M PHY;
  • 80 портов ввода/вывода;
  • Схемы сброса POR/PDR, детектор напряжения питания (PVD);
  • 2 контроллера DMA, 18 каналов;
  • 4 ОУ (операционных усилителя);
  • Истинный генератор случайных чисел (TRNG);
  • Сторожевой таймер (WDG): 2;
  • Часы реального времени;
  • Аппаратный блок вычисления CRC;
  • Программируемый контроллер прерываний (FPIC);
  • Уникальный идентификатор: 96 бит;
  • Последовательный 2-проводной отладочный интерфейс;
  • Напряжение питания: 2.3…3.6 В;
  • Диапазон рабочих температур: -40…85 °С;
  • Корпус: LQFP64M, LQFP100

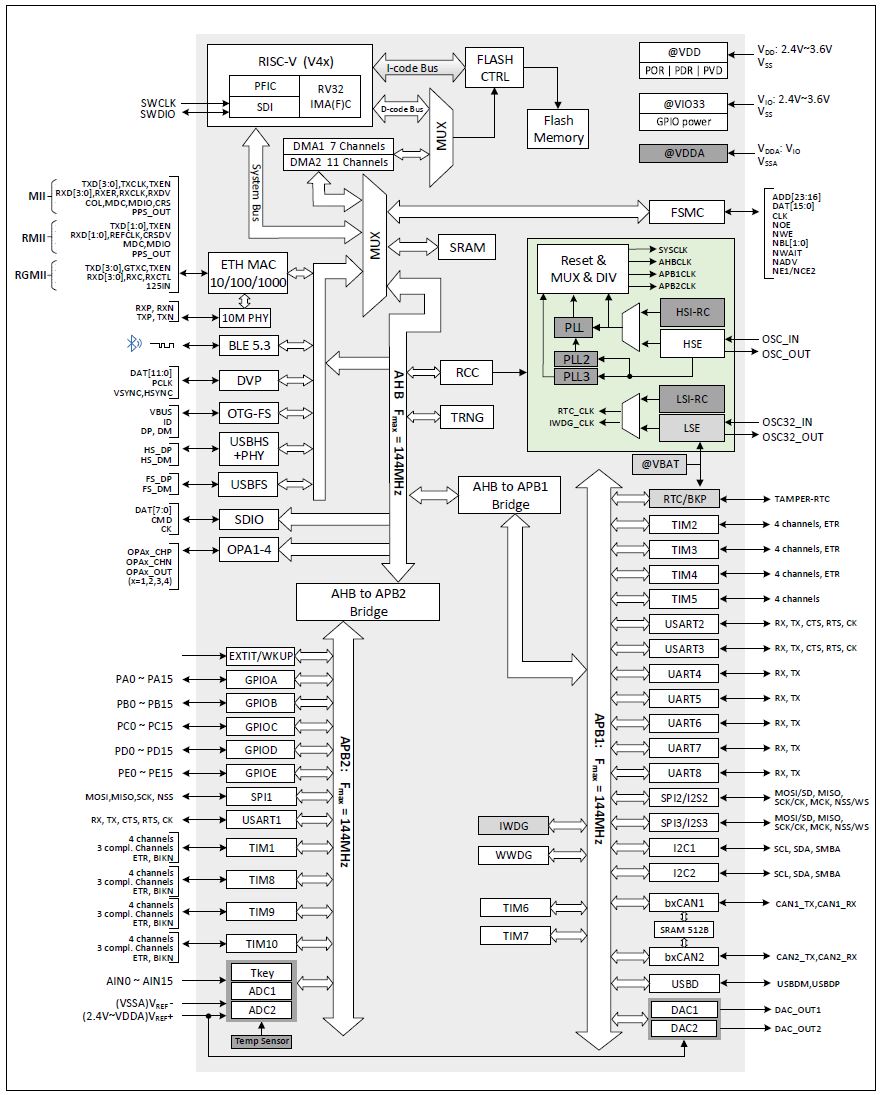

Рис. 1. Блок-схема микроконтроллеров CH32V307

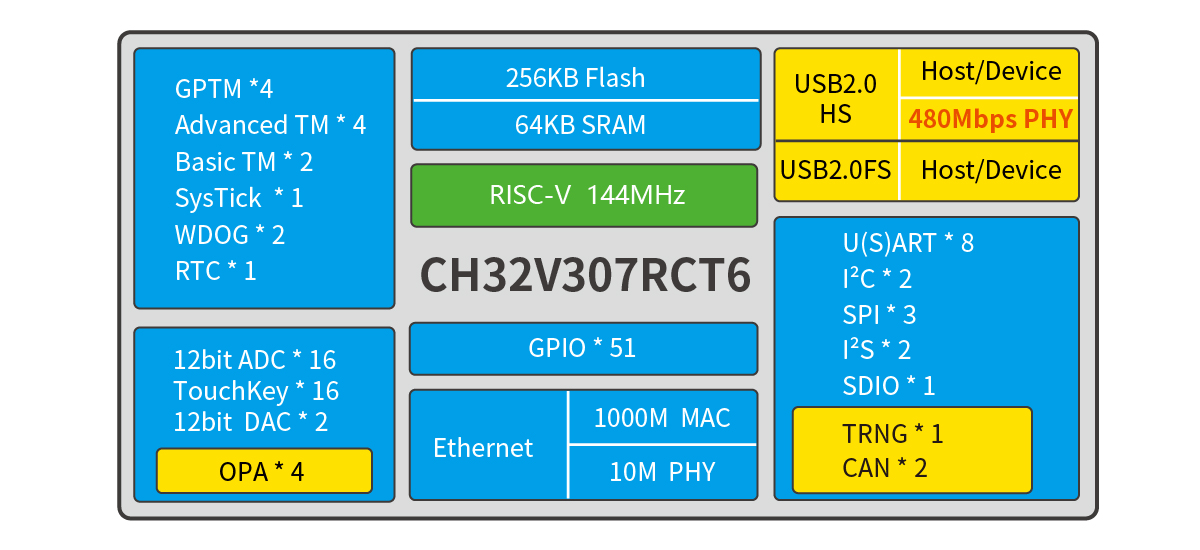

Рис. 2. Архитектура микроконтроллеров CH32V307

Производители: WCH

Разделы: Микроконтроллеры

Опубликовано: 13.02.2023
