3D MEMS-акселерометр для мобильных устройств

QMA6100P - это трёхосевой MEMS-акселерометр китайской компании QST, специализирующейся на разработке и производстве датчиков движения, скорости, магнитного поля, давления. В корпусе микросхемы расположен 3-осевой чувствительный элемент с аналоговыми и цифровыми цепями обработки сигналов (рис. 1). Устройство позволяет измерять наклон датчика, подсчитывать количество шагов, определять направление движения, фиксировать удары и вибрации.

QMA6100P отличается малым уровнем шумов, высокой разрешающей способностью благодаря 14-битному АЦП, хорошей энергоэффективностью и компенсацией дрейфа. Для связи с хост-процессором можно выбрать один из высокоскоростных последовательных интерфейсов – I2C (с SDR режимами) или SPI. QMA6100P поставляется в 12-контактном корпусе LGA для SMD монтажа размером 2x2x0.95 мм.

Областями применения акселерометров могут быть портативные носимые устройства, игровые гаджеты, медицинские приборы, пульты дистанционного управления.

Технические параметры:

• 3D-акселерометр;
• 6 диапазонов ускорения: ±2...±32 g;
• АЦП: 14 бит;
• 64-уровневый буфер FIFO;
• Скорость вывода данных: 1.25...1000 выб./с;
• Плотность шума: 0.2 mg/√Hz;
• Питающее напряжение: 1.71...3.6 В;
• Ток в малопотребляющих режимах: 5...44 мкА;
• Потребляемый ток: 150 мкА, макс.;
• Интерфейсы: SPI (10 МГц), I2C (400 кГц);
• Функции самотестирования;
• Алгоритм распознавания движения;
• Рабочий температурный диапазон: -40…85 °С;
• Корпус: LGA-12, 2х2х0.95 мм

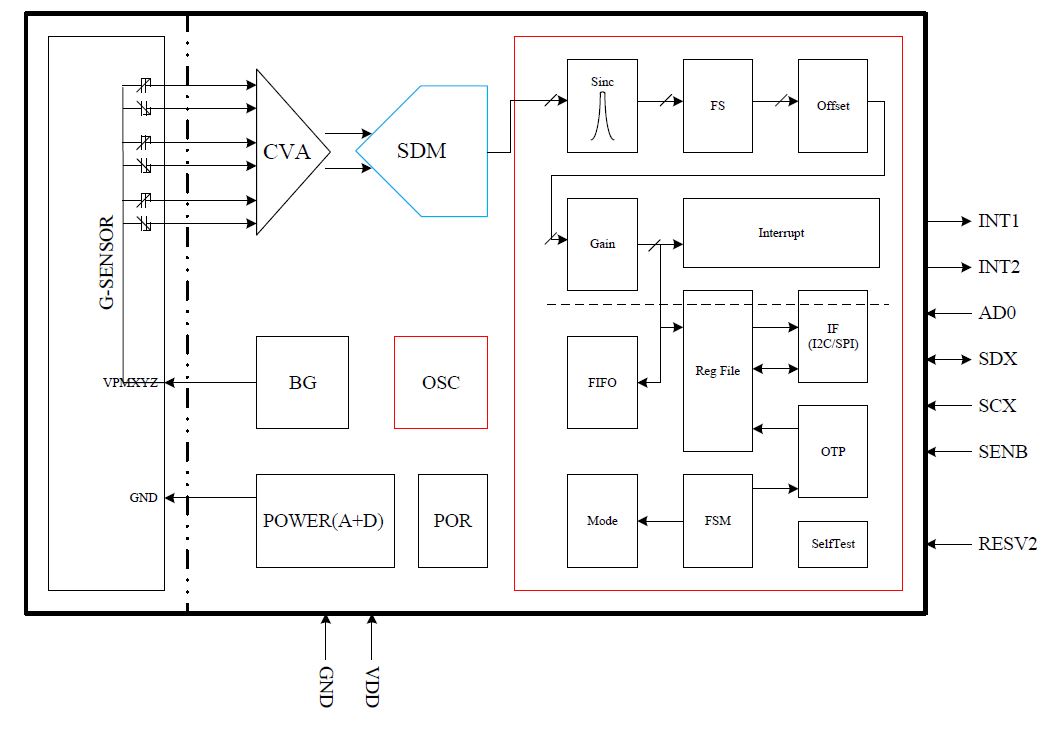

Рис. 1. Структурная схема QMA6100P


Производители: QST CORPORATION

Разделы: Акселерометры

Опубликовано: 14.02.2023
