DC-DC преобразователь для зарядных устройств USB
AP2965 от компании Chipown представляет собой синхронный понижающий DC-DC преобразователь с режимами стабилизации напряжения и тока. Он отлично подходит для систем мобильного питания Quick Charge версий 2.0 и 3.0 (5 В/3 А, 9 В/2 А, 12 В/1.5 А), USB Type C Power Delivery (5 В/3 А) и Apple portable device (5 В/2.4 А). Выходное напряжение и ток можно запрограммировать с помощью резисторов, подключенных к выводам FB, CSP и CSN (рис. 1). Режим стабилизации тока поддерживается до снижения выходного напряжения 3 В.
В устройстве имеется функция разряда выходных конденсаторов, позволяющая избежать превышения допустимого напряжения для приложений QC 2.0/3.0. Кроме того, предусмотрены защиты от пониженного напряжения на входе, превышения напряжения на входе или выходе и компенсация падения напряжения на выходном кабеле. Преобразователи производятся в корпусе SOP8-EP с эффективным отводом тепла.
AP2965 подойдут для зарядных устройств и DC-DC преобразователей, где требуется обеспечить режимы стабилизации напряжения и тока.
Технические возможности:
- Входное напряжение: 6...38 В;
- Выходной ток: 4.2 А;
- КПД: до 95%;
- Фиксированная частота переключения: 125 кГц;
- Встроенная схема плавного пуска;
- Компенсация падения напряжения на выходном кабеле;
- Блокировка входа при пониженном напряжении;
- Защита от перенапряжения на входе;
- Регулируемая величина ограничения тока;
- Защита от перенапряжения на выходе;
- Автоматический разряд выходного конденсатора;
- Поцикловое ограничение тока при перегрузке;
- Импульсный режим защиты при коротком замыкании;
- Отключение при перегреве;
- Корпус SOP8-EP с улучшенным отведением тепла

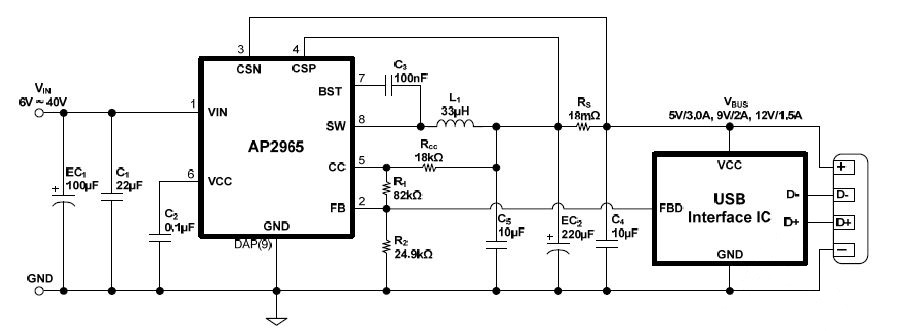

Рис. 1. Схема включения AP2965

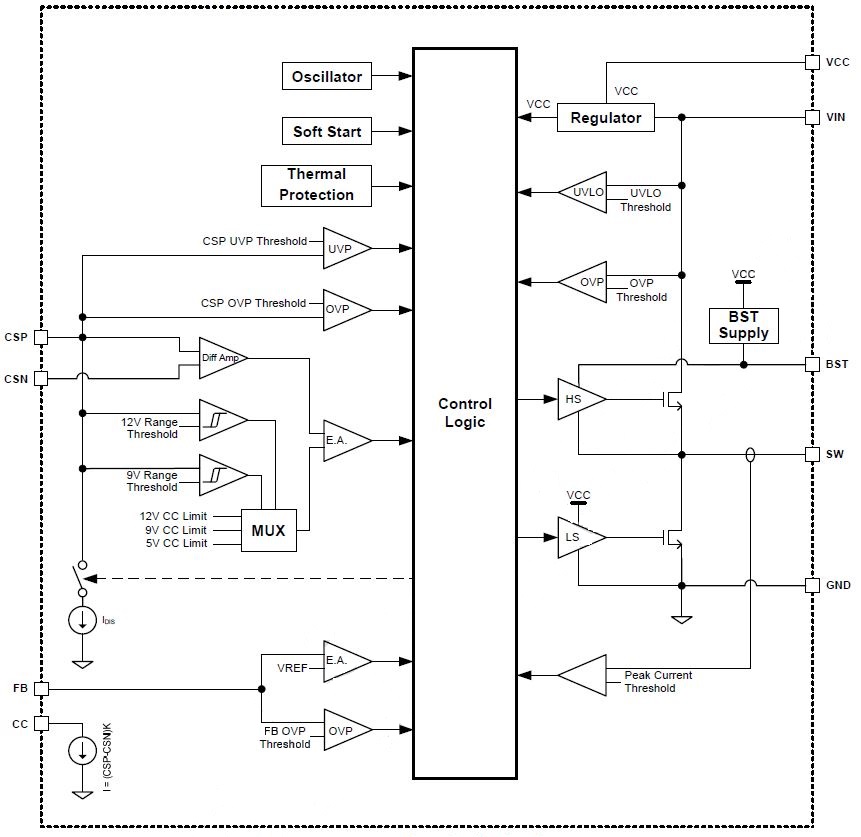

Рис. 2. Структурная схема AP2965
Производители: CHIPOWN
Разделы: Контроллеры для DC-DC
Опубликовано: 20.03.2023
