Система сбора данных с восемью АЦП
Компания 3PEAK предлагает 16-битный АЦП последовательного приближения с параллельной выборкой по восьми каналам – TPAFE5160. Каждый канал включает устройства защиты входов от перегрузки, программируемый усилитель, НЧ-фильтр, драйвер и аналого-цифровой преобразователь. Устройство оснащено встроенным опорным источником напряжения с буферным усилителем и возможностью подключения внешнего ИОН. Цифровой интерфейс поддерживает последовательную и параллельную связь с различными хост-контроллерами.
Аналоговые входы допускают подачу биполярных сигналов в диапазоне ±10 В или ±5 В при однополярном питании аналоговых цепей 5 В и цифровой части от 1.71 до 5 В. Кроме этого, входной импеданс 1 МОм позволяет напрямую подключаться к трансформаторам или другим датчикам без внешних цепей согласования. Для низкоскоростных сигналов можно применить цифровой фильтр с передискретизацией, позволяющий снизить шумы и расширить динамический диапазон.
Высокая степень интеграции и преобразование с нулевой задержкой между каналами делает устройство подходящим для приложений промышленной автоматизации и управления, устройств релейной защиты и мониторинга ЛЭП, сбора данных, управления многофазными электродвигателями.
Технические параметры:
- 8 АЦП последовательного приближения;
- Разрядность: 16-битный;
- Частота дискретизации: 350 кГц в каждом канале;
- Напряжение питания: AVDD 5 В, DVDD 1.71...5 В;
- Рабочий ток AVCC: 41 мА;
- Потребляемый ток Shutdown AVCC: 11 мкА;
- Входное напряжение: ±10 В, ±5 В;
- Защита аналоговых входов от превышения напряжения;
- Входной импеданс: 1 МОм;
- Встроенный ИОН: 2.5 В;
- Цифровой фильтр с передискретизацией;
- Интерфейс: последовательный, параллельный;
- Отношение сигнал/шум (SNR): 95.2 дБ;
- Общие нелинейные искажения (THD): -106 дБ;
- Дифференциальная нелинейность (DNL): ±0.5 LSB;
- Интегральная нелинейность (INL): ±0.7 LSB;
- Полоса пропускания: 26.5 кГц (-3 дБ);
- Защита от электростатических разрядов для аналоговых входов: ±7 кВ HBM;
- Рабочая температура: -40...125 °С;
- Корпус: LQFP-64, 10х10 мм

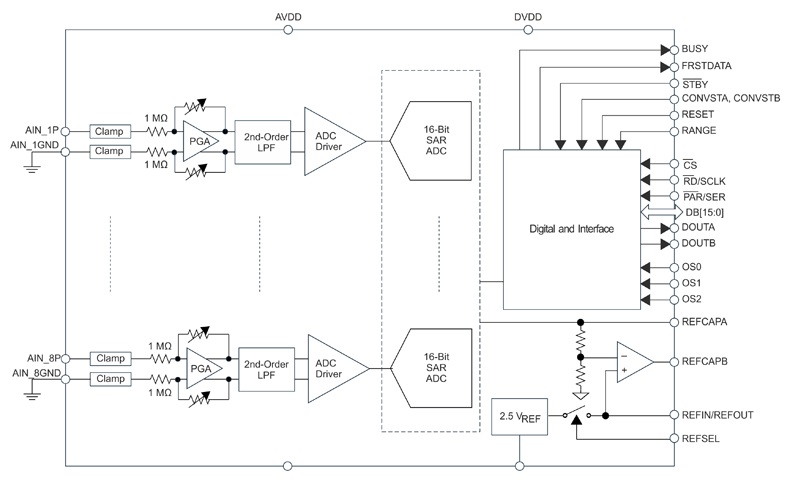

Рис. 1. Структурная схема TPAFE5160
