LITF - новая серия трехфазных AC-DC преобразователей MORNSUN класса High-End

Высокий КПД преобразования, компоненты наилучшего качества и наличие защитных механизмов для стабильной работы, длительный срок службы и точность поддержания выходных параметров на заданном уровне, наличие различных интерфейсов для управления и мониторинга работы преобразователя, возможность параллельного и последовательного включений – все эти технические особенности в совокупности с высоким качеством исполнения справедливо позволяют отнести преобразователи серии LITF производства компании MORNSUN (рис. 1) к классу High-End. Новая серия работает в трехфазных сетях переменного тока и представлена двумя моделями с выходными мощностями 480 и 960 Вт.

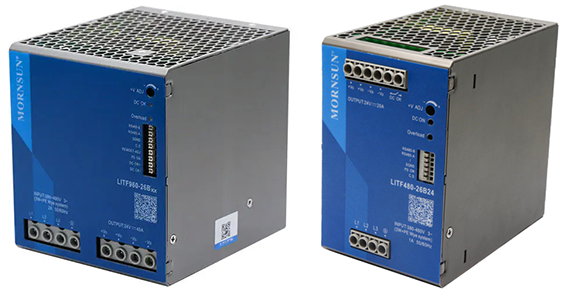

Рис. 1. Внешний вид ИП серии LITF

Выполненные в металлическом корпусе с антикоррозийным покрытием ИП LITF предназначены для работы в различных индустриальных областях, в том числе с индуктивной нагрузкой, и имеют крепление на DIN-рейку типоразмеров TS35/7.5 и TS35/15. В данных источниках питания применено конвекционное охлаждение воздухом, что минимизирует их обслуживание и повышает отказоустойчивость. Печатная плата и размещенные на ней компоненты имеют покрытие, защищающее от соляного тумана, что позволяет расширить область эксплуатации преобразователей LITF480-26Bxx и LITF960-26Bxx.

Их основные технические характеристики:

• Диапазон входных напряжений, В: 3x320…600 AC или 450…800 DC;
• Варианты выходных напряжений и тока, В (А):
  • LITF480-26Bxx: 24 (20), 36 (13.3) и 48 (10);
  • LITF960-26Bxx: 24 (40) и 48 (20);
• Коррекция встроенным потенциометром выходного напряжения в диапазонах, В: 24…28, 36…42 и 48…56 для напряжений 24, 46 и 48 В, соответственно;
• Продолжительность работы при перегрузке 150%: 5 с;
• Коэффициент мощности, обеспечивающийся активным корректором: ≥0.95 для ИП 480 Вт и ≥0.88 для ИП 960 Вт;
• Схема параллельного включения: 2 + 1;
• Суммарное напряжение при последовательном включении: не более 150 В;
• Интерфейсы управления: RS-485;
• Прочее управление и сигнализация:
  • Сухой контакт DC OK;
  • Вход включения-отключения;
  • 2 светодиода: DC OK, перегрузка, перегрев (комбинация обоих);
  • Вход для распределения нагрузки;
  • Вход дистанционной коррекции напряжения (только для LITF960-26Bxx);
• Рабочие температуры окружающей среды в диапазоне -30…60 °C (при ограничении нагрузки до 75% верхний порог достигает 70°C);
• Соответствие стандартам: EN61010 (OVC III), ANSI/ISA 71.04-2013 G3, IEC/UL62368, UL508;
• Виды защит: от короткого замыкания, перегрева, превышения напряжения на выходе и перегрузки;
• Гарантийный срок эксплуатации: 3 года

С учетом изменения условий эксплуатации (в соответствии с рис. 2) для серии LITF допускается продолжительная работа с подключением к только двум фазам трехфазной сети. Однако значения таких характеристик, как время удержания, электромагнитная совместимость, КПД и пульсации будут отличаться от показателей при работе в нормальном режиме с подключением к трем фазам. Такой режим работы не соответствует сертификатам безопасности, но повышает отказоустойчивость системы в целом.

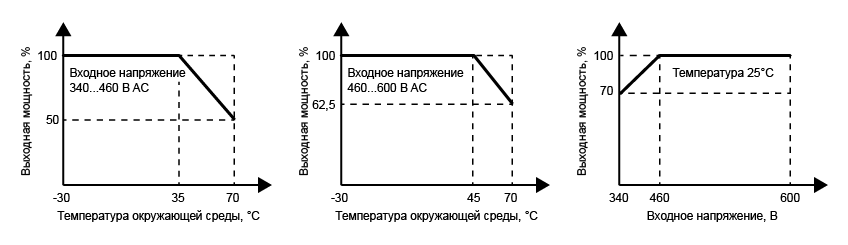

Рис. 2. Условия эксплуатации при работе LITF от двух фаз

Преобразователи серии LITF аналогичны ИП с 3-фазным подключением других производителей:

• SITOP smart от Siemens;
• DPP от TDK-Lambda;
• WRA от Chinfa;
• TRIO от PHOENIX CONTACT;
• PRO ECO от Weidmueller;
• CT и QT от PULS;
• DNR/TS от XP-POWER.
