Бескорпусные AC/DC-преобразователи RPS - надежные источники питания MEAN WELL для медицинских приложений

В каталоге ДКО «Электронщик» доступны к приобретению AC/DC-преобразователи MEAN WELL семейства RPS с выходной мощностью 30...500 Вт, входным напряжением 80...265 В AC, широким рядом выходных напряжений (таблица 1) и удвоенной изоляцией между первичной и вторичной сторонами (защита пациента 2xMOPP).

Все модели данного семейства – открытого исполнения. Они имеют длину и ширину, кратную дюймам: 3x2, 4x3 и 5x3. В наименованиях первое число указывает значение мощности группы, второе — выходное напряжение. Например, RPS-30-5 — группа AC/DC-преобразователей мощностью 30 Вт, выходное напряжение постоянного тока - 5 В. Фактическая мощность может отличаться от значения группы (в случаях меньшего значения в таблице 1 она указана в круглых скобках).

Преобразователи с выходной мощностью 200 Вт и выше, а также модель RPS-120S построены с корректором коэффициента мощности. На рис. 1 их наименования отмечены «звездочкой».


Рис. 1. Модельный ряд AC/DC-преобразователей семейства RPS

Все источники питания данного семейства имеют возможность подстройки значения выходного напряжения и светодиод, сигнализирующий о работе. У моделей мощностью 75 Вт и более есть дополнительные функции и особенности:

• RPS-120 (кроме S) и RPS-200 имеют отдельный выход +12 В для внешнего вентилятора. Полная мощность этих и более мощных преобразователей достигается только при дополнительном обдуве [в квадратных скобках в таблице 1 указана мощность при конвекционном охлаждении];
• У RPS-75 есть измерительный вход «+S, -S» для компенсации падения напряжения на проводах. При дополнительном обдуве нагрузка может составлять 133%;
• RPS-160 отличается наличием входа управления «вкл./выкл.», измерительным входом «+S, -S» и выходом состояния «Power Good/Power Fail»;
• RPS-160G аналогичен RPS-160 и имеет выход дежурного питания 5 В;

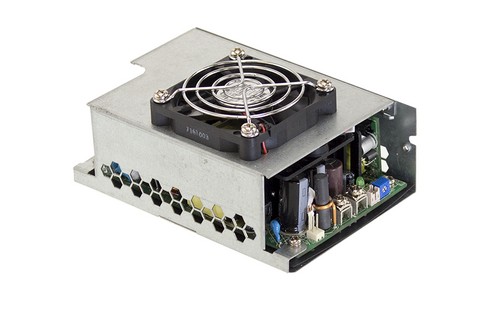

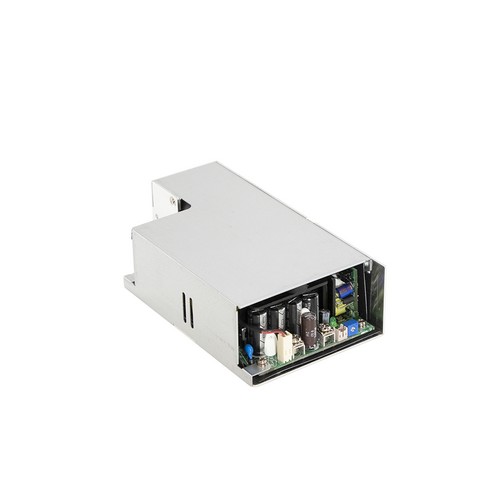

• RPS-300/400/500 схожи с 160G и оснащены выходом +12 В для внешнего вентилятора.

Таблица 1. Основные характеристики AC/DC-преобразователей RPS

Компания MEAN WELL выпускает семейство RPS почти двадцать лет, что, помимо отличной репутации самого производителя, подтверждает их неослабевающую востребованность на рынке. За такой долгий период механическая конструкция претерпела лишь незначительные изменения, что позволяет использовать новые источники питания в старом оборудовании без каких либо изменений и доработок. Совершенствование элементной базы позволило улучшить некоторые параметры, в частности, пульсации выходного напряжения значительно снижены.
