Мощные обратноходовые преобразователи WD108xG от Wayon

AC/DC-источники питания, построенные по топологии обратноходового (Flyback) преобразования, пользуются огромной популярностью благодаря простоте и низкой стоимости конструкции, малым габаритам, широкому диапазону входных напряжений и хорошему КПД. Компания Wayon Electronics, которая одной из первых в азиатской индустрии начала производить Flyback-контроллеры в корпусе TO220F-6, предлагает серию мощных ШИМ-контроллеров WD108xG с управлением по току и встроенным высоковольтным ключом для построения преобразователей выходной мощностью до 400 Вт. Обратная связь осуществляется по вторичной стороне (Secondary-Side Regulation, SSR).

Высокая степень интеграции контроллера, блок-схема которого показана на рис. 1, значительно упрощает проектирование источника питания. Типовая схема изображена на рис. 2.

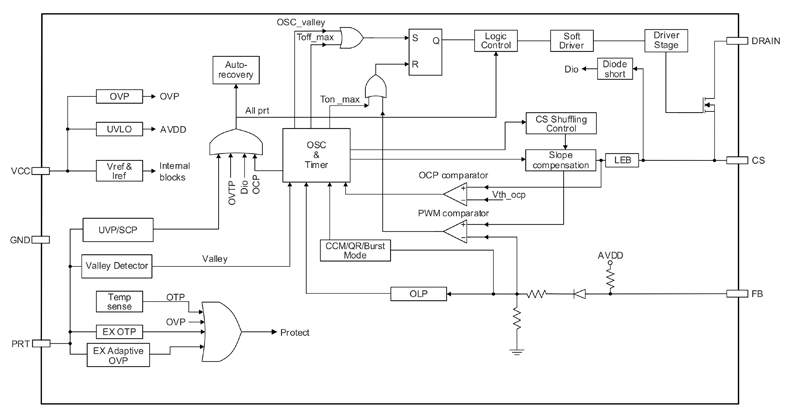

Рис. 1. Блок-схема WD108xG

В настоящее время в продажу поступил первый контроллер этой серии - WD1082GDET. Он предназначен для источников питания до 200 Вт. Более мощные версии - WD1083G, WD1084G и WD1085G (для ИП 250, 300 и 400 Вт, соответственно) - пока недоступны для заказа.

Высокая эффективность работы источника питания с данным решением от Wayon достигается за счет нескольких режимов работы:

• Квазирезонансного (QR) на частоте 50...82 кГц;
• Частотно-импульсного (PFM) при небольшой нагрузке;
• Пакетного (Burst) при совсем малой или отсутствующей нагрузке.

Собственное потребление в пакетном режиме не превышает 0.75 мА. Надежность и безопасность работы обеспечивается комплексом защит:

• От повышенного (OVP, 27.7...30.7 В) или пониженного (UVLO, ≤8.3В) напряжения в цепи VDD;
• От перегрева (срабатывание при 135°С, сброс при 123°С);
• Поцикловая от перегрузки по току (OCP);
• От обрыва в цепи обратной связи;
• От перегрузки или короткого замыкания в выходной цепи (OLP).

Особенности и основные характеристики серии WD108xG:

• Встроенный силовой ключ (MOSFET, ток 10 А, минимальное напряжение пробоя 700 В);
• Плавный запуск для исключения перенапряжения на ключе;
• Увеличение частоты преобразования при перегрузке (до 100 кГц);
• Минимальная частота преобразования 24 кГц (вне диапазона слышимости человека);
• Встроенный джиттер для уменьшения электромагнитных помех (250 Гц);
• Малый ток запуска, не превышающий 5 мкА (типовой - 2 мкА при напряжении запуска 16 В);
• Потребление в нормальном режиме не более 2.5 мА (типовое - 1.5 мА при напряжении питания 20 В);
• Рабочая температура окружающей среды -40...85°C;
• Температура кристалла -40...150°C.

Пропорции корпуса контроллера (рис. 2) показаны условно, верны лишь порядок и назначение выводов, их расшифровка приведена в таблице 1. Внешний вид корпуса и размеры показаны на рис. 3.

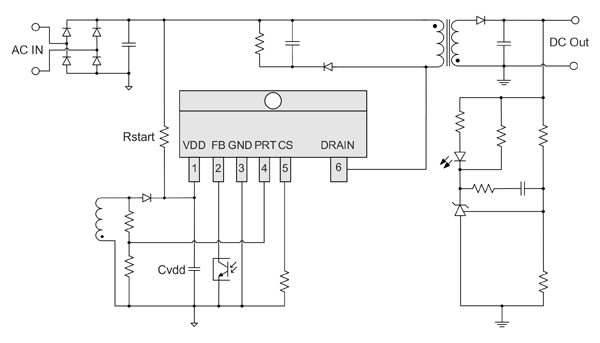

Рис. 2. AC/DC-преобразователь на основе WD108xG

Таблица 1. Назначение выводов WD108xG

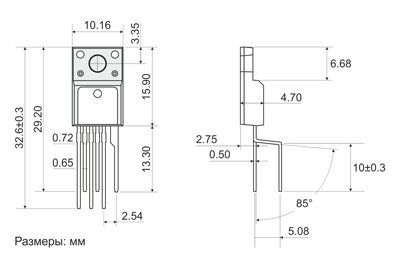

Рис. 3. Корпус TO220F-6 контроллера WD108xG
