Инновационный дисплей EC2004E2-FSW-FBW от E-Shine с увеличенным интервалом рабочих температур

К заказу в ДКО Электронщик готов инновационный знаковый дисплей EC2004E2-FSW-FBW (рис. 1), выпускаемый компанией E-Shine из КНР. Благодаря удобному формату представления информации - 4 строки по 20 знаков - экран обеспечивает вывод большого количества символов, включая буквы кириллицы (рис. 2). Одной из характерных черт дисплея является способность работать в широком диапазоне температур -30…70°C.

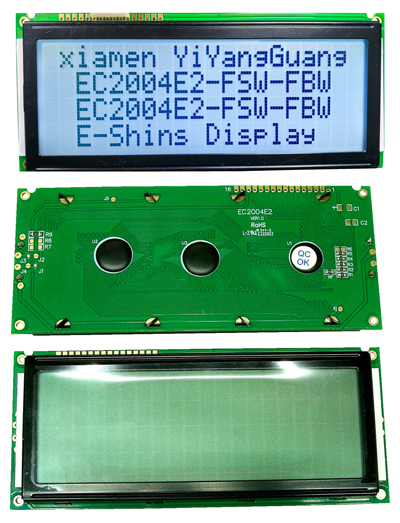

Рис. 1. Оформление дисплея EC2004E2-FSW-FBW

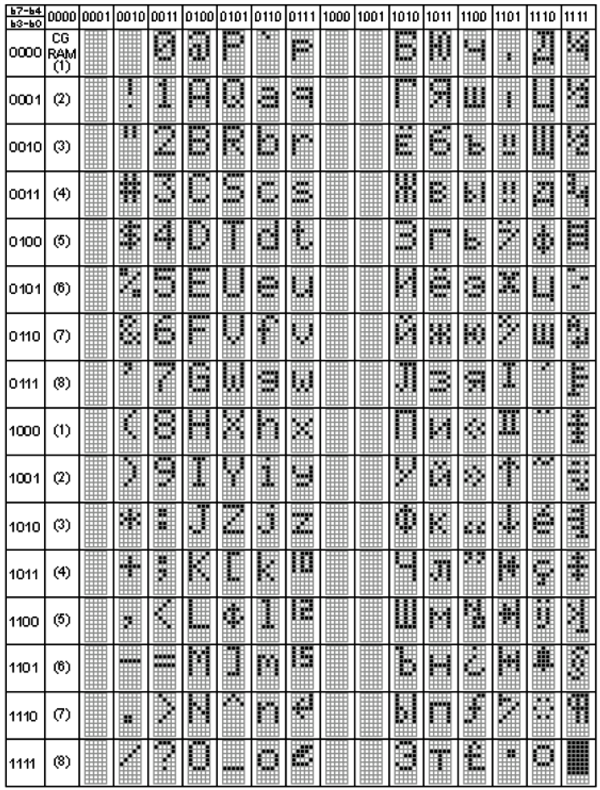

Рис. 2. Схема генерирования знаков на экране

Дисплей обладает типовым порядком чередования контактов и поддерживает протокол HD44780, что дает возможность использовать его как альтернативу аналогичным изделиям, выпускаемым другими компаниями. При этом нет необходимости изменять конструкцию или софт устройства.

EC2004E2-FSW-FBW имеет белое светодиодное подсвечивание. Рисунок на экране формируется из темных пикселей на светлом фоне, что создает контрастное изображение. Благодаря усовершенствованной разработке FSTN изображение получается более качественным. Для работы экрана требуется всего один источник напряжения 5 В. Показ символов реализуется через параллельный 8- или 4-битный протокол.

Характеристики EC2004E2-FSW-FBW:

• Разработка FSTN (Transflective/Positive);
• 4 строки по 20 символов (4х20);
• Угол обзора достигает шести часов;
• Параллельный протокол 4-bit or 8-bit;
• Использование микросхемы-драйвера ST7066U-OT;
• Напряжение питания 4.5…5.5 В;
• Габариты 146×62.5х14.5 мм;
• Температура -30…70°C.

Производители: ESHINE

Разделы: Дисплеи

Опубликовано: 21.08.2025
