Σ-Δ АЦП производства азиатских компаний

Аналого-цифровые преобразователи типа «сигма-дельта» (Σ-Δ) – популярные АЦП, которые используются в схемах, где высокая частота дискретизации не обязательна, а требуется повышенное разрешение сэмплированного сигнала. Эти микросхемы состоят из двух главных компонентов: модулятора и цифрового прореживающего фильтра. Для улучшения разрядности и сохранения скорости сэмплирования применяется принцип увеличения частоты модулятора. Цифровой фильтр преобразует промежуточный цифровой сигнал в код на выходе. Σ-Δ-преобразователи обладают разрешающей способностью 16…32 бит, а частота выборок fS находится в пределах от нескольких герц до десятков килогерц.

Стоит подчеркнуть, что благодаря быстродействию Σ-Δ-модулятора такие преобразователи демонстрируют более высокие значения соотношения «сигнал/шум» в части спектра fS/2 при сравнивании с прочими типами преобразователей.

В распоряжении разработчиков есть как 1-канальные, так и многоканальные преобразователи с широким спектром характеристик «разрядность/скорость сэмплирования», присущих этому типу микросхем.

Заметное место на рынке занимает компания Ruimeng. В номенклатуре изготовителя присутствуют не менее 30 моделей преобразователей, обладающих точностью 15…32 бит и работающих со скоростью 15…4000 выб./с. Они имеют 6 входов, каждый из которых активизируется программированием. Также есть АЦП с дифференциальными и несимметричными входами.

Σ-Δ АЦП-преобразователи MS5192T и MS5193T, выпускаемые компанией Ruimeng, применяются для регистрации сигналов с сенсоров физических величин. Из-за присутствия слабошумящего усилителя на вход подводят небольшие сигналы. Данные АЦП-преобразователи, выполненные в корпусах TSSOP-16, различаются только разрешающей способностью, другие их параметры одинаковы. Являясь заменой популярных моделей Ax7792 и Ax7793, АЦП-преобразователи MS5192T и MS5193T превосходят конкурентов по параметру «сигнал/шум» (рис. 1).

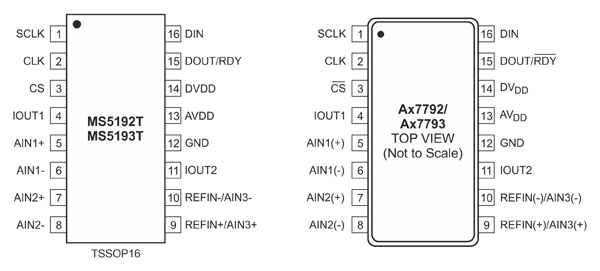

Рис. 1. Распиновка MS5192T/MS5193T и их аналогов

Также стоит обратить внимание на еще один интересный АЦП-преобразователь производства Ruimeng - MS5110, представляющий собой аналог 16-битного АЦП AxS1110, совместимый с ним и обладающий схожими характеристиками, но имеющий верхний предел температуры 40°С. АЦП MS5110 имеет малогабаритный корпус SOT-23-6, что способствует экономии площади на печатной плате.

Σ-Δ АЦП, представленные в каталоге ДКО Электронщик, отличаются широким диапазоном рабочих напряжений и малым энергопотреблением.
