Устройство для удаленного управления электроприборами через сеть
KIT MP3509 MQTT – двухканальный модуль реле имеет возможность измерения температуры и управления по Интернету через беспроводной интерфейс Wi-Fi. Управление производится с помощью мобильного приложения на смартфоне или планшете, из любого места, где поддерживается мобильный интернет, используя MQTT сервер (по умолчанию iot.eclipse.org). Для работы модуля необходим источник питания 5 В/0.5 А.
На плате имеется Wi-Fi модуль на базе ESP8266 со встроенной антенной, два реле и два светодиода, индицирующих состояние реле (рис.1). К контактам реле можно подключить активную нагрузку до 2 кВт. Контактами реле можно управлять как удаленно с помощью приложения, так и кнопками на корпусе.
Предусмотрена возможность подключения датчиков температуры (DS18B20, KIT MP18B20) и влажности (DHT11, DHT22) для передачи данных по сети (рис.1). Также можно контролировать показания внешних аналоговых датчиков с использованием встроенного АЦП разрядностью 10 бит.
Установленное на смартфоне приложение (рис. 2) позволяет управлять двумя реле, проверяет температуру двух датчиков и напряжение на выходе аналогового датчика.
Плата KIT MP3509 MQTT предоставляет возможность управлять любыми двумя электроприборами на выбор, например электронагревателем, электрокотлом, бойлером, электрозамком, освещением. Мобильное приложение с возможностью гибкой настройки команд позволяет применять устройство в системах умного дома.
Технические характеристики:
- Напряжение питания: 5 В;
- Ток потребления: 500 мА;
- Количество каналов управления: 2;
- Максимальная мощность нагрузки: 2х2000 Вт;
- Максимально допустимый ток нагрузки: 10 А;
- Макс. кол. датчиков температуры DS18B20: 2;
- Макс. кол. датчиков влажности DHT11 или DHT22: 1;
- Разрядность АЦП: 10 бит;
- Напряжение на входе АЦП: до 1 В;
- Размеры: 85х52х20 мм
Рисунок 1. Схема подключения датчиков

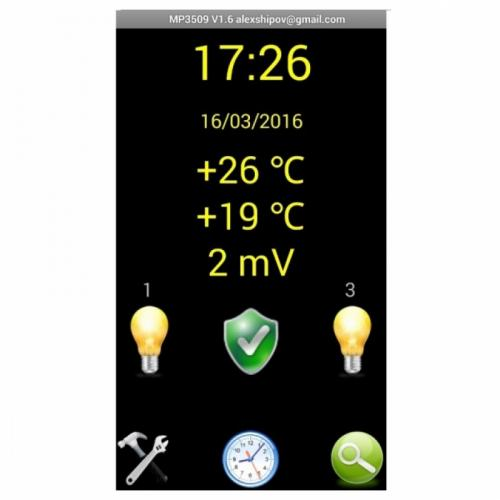

Рисунок 2. Приложение для управления модулем
Производители: Мастер Кит
Опубликовано: 07.09.2018
