GSM-реле для дистанционного управления нагрузками в автомобиле
Модуль KIT MP0209 предназначен для дистанционного управления различными нагрузками с низковольтным питанием постоянного тока. Управление происходит с помощью микропроцессора, который отслеживает входящие запросы, обрабатывает их, передавая результаты пользователю. В комплекте к модулю идет температурный датчик, что позволяет удаленно управлять температурным режимом в автомобиле. Сам датчик (терморезистор) может быть размещен на значительном удалении от основного блока. Погрешность измерения температуры при этом уменьшается с помощью калибровки. Подключить к модулю можно обогрев зеркал, стекол, кресел, автономный отопитель.
Устройство имеет вход для шлейфовой сигнализации. При срабатывании сигнализации отправляется SMS и звонок на запрограммированные номера. При звонке на номер SIM-карты GSM реле, в ответ приходит сообщение с данными о состоянии модуля и шлейфа охраны, времени таймера, температуры, температурного порога, напряжения питания и состояние баланса. Управление отдельными функциями производится с помощью шаблонов SMS-команд. Типовая схема включения реле изображена на рис.1.
Устройство размещено в закрытом пластмассовом корпусе. Внешняя GSM-антенна подключается с помощью разъема. Повысить устойчивость связи можно поместив антенну в точку наилучшего приема, используя для этого удлинительный кабель. На корпусе установлены светодиоды, показывающие состояние модуля в настоящий момент и разъем для подключения дополнительных внешних устройств, например для управления подогревателем автомобиля.
Технические характеристики:
- Напряжение питания: 9…32 В DC;
- Диапазоны GSM: 850/900/1800/1900;
- Максимальный ток активной нагрузки: 5 А;
- Рабочая температура: -30 ... +50 °С;
- Измеряемая температура: -55 ... +150 °С;
- Размеры: 105х65х30 мм

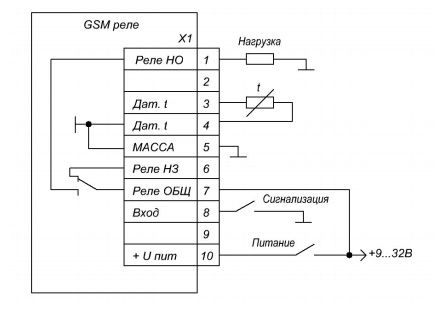

Рис.1. Типовая схема включения GSM реле
Производители: Мастер Кит
Опубликовано: 10.09.2018
