Миниатюрные силовые реле Omron G6QE

Миниатюрные силовые реле Omron G6QE


Миниатюрные силовые реле Omron G6QE размерами 30.5х16x20.5 мм могут коммутировать ток до 36 А. Ресурс реле составляет 100 тысяч циклов при активной нагрузке 30 A / 250 В AC.

В семействе представлено три варианта реле, они отличаются номинальным рабочим напряжением  на 5, 12 и 24 В DC. После срабатывания реле (100 мс) можно уменьшить напряжение, тем самым снизив энергопотребление до 12% (рис. 1, табл. 1).

Реле Omron серии G6QE идеально подходят для бытовой техники, устройств автоматики и промышленного оборудования.

Технические характеристики:

  • Конфигурация контактов: SPST-NO;
  • Номинальный ток коммутации: 32 A при 250 В AC;
  • Номинальное напряжение управления: 5; 12; 24 В;
  • Мощность, потребляемая катушкой: 1.4 Вт;
  • Максимальное сопротивление контакта: 0.1 мОм;
  • Максимальное время срабатывания / отпускания: 20 мс / 10 мс;
  • Минимальное сопротивление изоляции: 1 ГОм;
  • Количество срабатываний: 100 тысяч при 30 A при 250 В AC;
  • Количество срабатываний: 10 тысяч при 36 A при 250 В AC
  • Импульсное напряжение изоляции между катушкой и контактами: 10 кВ (1.2х50 мкс);
  • Напряжение изоляции между катушкой и контактами: 4.5 кВ (50/60 Гц, 1 мин);
  • Размер: 30.5х16x20.5 мм

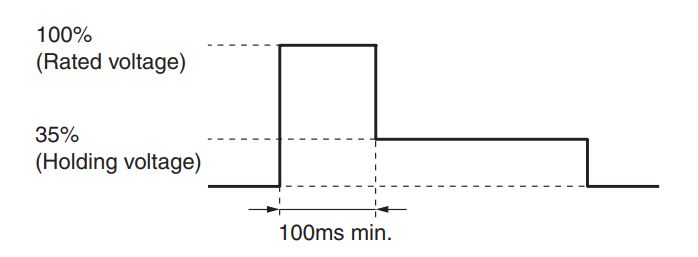

Рис. 1. Форма управляющего напряжения


Таблица 1.



Напряжение катушки относительно номинального

Сопротивление катушки

Потребляемая мощность

Номинальное напряжение

100 %

17.9 Ом (5 В DC)

102.9 Ом (12 В DC)

411.4 Ом (24 В DC)

Около 1400 мВ

Напряжение удержания

35 %

Около 172 мВт

Производители: Omron

Разделы: Реле электромеханические

Опубликовано: 01.04.2019

Товары

G6QE-1A DC12 G6QE-1A DC12 (OMRON)
314 шт.
нет в наличии
+
добавить к сравнению
G6QE-1A DC5 G6QE-1A DC5 (OMRON)
0 шт.
нет в наличии
добавить к сравнению
