Новые блоки резервирования питания от Mean Well

Новые блоки резервирования питания от Mean Well

На смену блокам резервирования DR-RDN20 компания Mean Well разработала два новых семейства − DRDN и ERDN с расширенными возможностями. Также как и старые приборы, они могут включаться по схемам резервирования 1 + 1 и 1 + N (рис. 2), но применение вместо диодов Шоттки МОП-транзисторов (рис. 1) позволило уменьшить размеры блоков, снизить тепловые потери, расширить температурный диапазон.

Серии DRDN20 и DRDN40 предназначены для монтажа на DIN-рейку. Производятся модели с рабочим напряжением 5 В (только для ERDN20), 12 В / 24 В / 48 В и номинальными выходными токами 20 и 40 А. Мониторинг состояния электропитания осуществляется двумя встроенными каналами со светодиодами и «сухими» контактами реле «DC OK».

Изделия ERDN20 и ERDN40 выполнены в перфорированных кожухах и предназначены для работы с источниками питания в таких же корпусах.

При этом все основные функции и параметры аналогичны DRDN20 и DRDN40.

Устройства резервирования DRDN и ERDN подойдут для автоматизации производства, промышленных и электромеханических установок и в прочих случаях, когда требуется обеспечить непрерывную работу оборудования.

Технические характеристики:

  • Поддержка схем резервирования 1+1 и N+1;
  • 2 входа и 1 выход;
  • Входное напряжение: 5 (ERDN20) 12, 24, 48 В;
  • Номинальный выходной ток:
    • DRDN20/ERDN20 20 А,
    • DRDN40/ERDN40 40 А;
  • Падение напряжения на модуле: 0.2…0.3 В;
  • Естественное воздушное охлаждение;
  • 2 светодиода и 2 контакта реле наличия входного напряжения «DC OK»;
  • Соответствуют международным стандартам по электромагнитной совместимости EN55032 (CISPR32) класс B, EN61000-4-2,3,4,5,6,8;
  • Диапазон рабочих температур: -40...80 °C;
  • Размеры:
    • DRDN20 - 32х125.2х102 мм;
    • DRDN40 - 55х125.2х100 мм;
    • ERDN20 - 82х99х36 мм;
    • ERDN40 - 97х99х36 мм


Рис. 1. Принципиальная схема DRDN/ ERDN


Рис. 2a. Включение одного блока DRDN20 по схеме резервирования 1+1


Рис. 2б. Включение нескольких блоков DRDN20 по схеме резервирования 1+N для повышения надежности

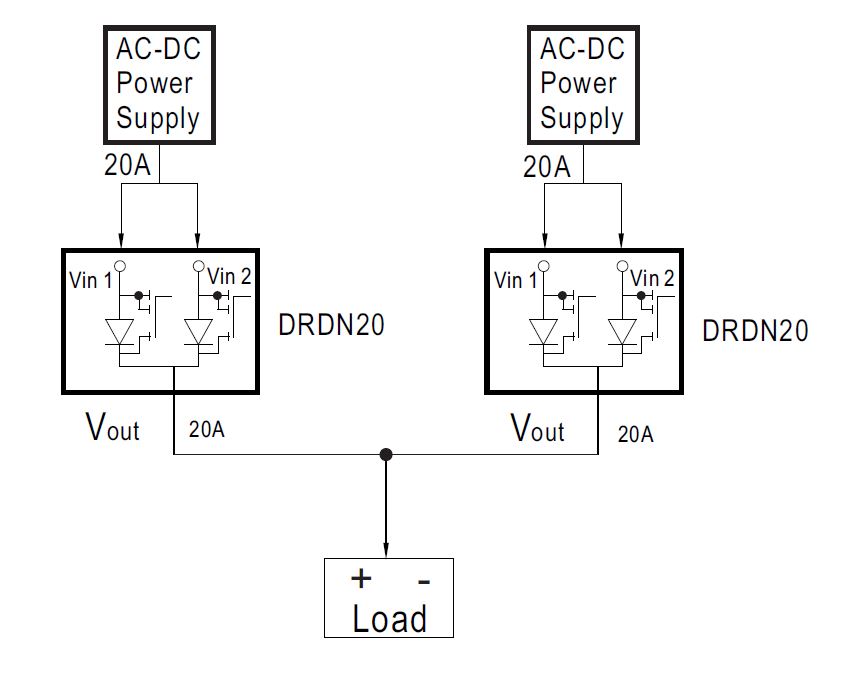

Рис. 2с. Включение DRDN20 двух блоков по схеме резервирования 1+1 с повышенной надежностью

Производители: Mean Well

Разделы: Модули резервирования питания

Опубликовано: 06.11.2019
