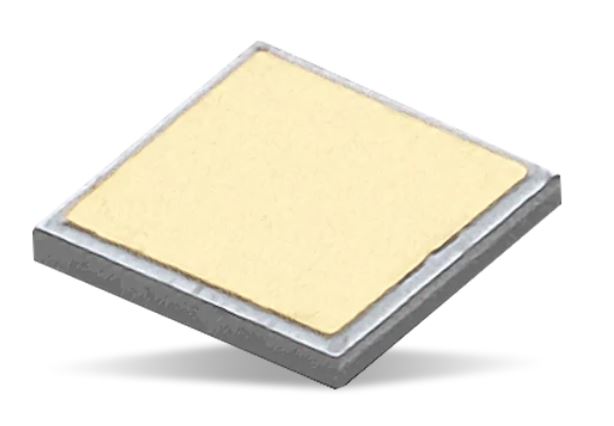

Сверхширокополосные кремниевые конденсаторы Murata UWSC

Конденсаторы UWSC предназначены для работы в цепях развязки и блокировки на частотах до 26 ГГц. Новые сверхширокополосные конденсаторы изготавливаются на основе кремния с применением полупроводниковой МОП-технологии и техпроцесса Deep Trench (с глубокими канавками) для получения малых и больших номиналов емкостей (рис. 1).

Благодаря полному контролю производственного процесса с высокотемпературным отверждением (выше 900 °C) и образованием высокочистого оксида кремния гарантируется надёжность и повторяемость технических характеристик конденсаторов.

Конденсаторы серии UWSC устанавливаются на плате методами, применяемыми в микромонтажном производстве разваркой микропроводников (рис. 2) способом «клин-клин» или «шарик-клин».

Кремниевые конденсаторы UWSC обеспечивают высокую стабильность емкости при изменении температуры (60 ppm/K) и приложенного напряжения. Они имеют расширенный диапазон рабочих температур от -55 °C до + 150 °C и малый коэффициент старения. Кроме того отсутствует микрофонный эффект, присущий многослойным керамическим конденсаторам. Основной недостаток данных конденсаторов – это их высокая стоимость.

Областями применения кремниевых конденсаторов являются оптоэлектронные и высокоскоростные системы передачи данных; радиолокация, радиосвязь и радиовещание.

Особенности:

• Работа на частотах выше 26 ГГц;
• Отсутствие резонанса и фазовая стабильность;
• Сверхнизкие ESR и ESL и высокая надежность;
• Высокая стабильность значения емкости в зависимости от температуры и напряжения;
• Незначительная потеря емкости при длительном сроке эксплуатации

Технические характеристики:

• Диапазон емкостей: 47 пФ…22 нФ;
• Допуск емкости: ±15 %;
• Диапазон рабочих температур: -55…+150 °C;
• Температурный коэффициент емкости: +60 ppm/K;
• Напряжение пробоя: 30, 50, 100, 150 и 450 В;
• Эквивалентная последовательная индуктивность (ESL): 6 пГн, тип.;
• Эквивалентное последовательное сопротивление (ESR): 14 мОм тип.;
• Потеря емкости при 1000 час эксплуатации: менее 0.001 %;
• Высота: 0.1 или 0.25 мм;
• Типоразмеры: от 0101 (0.25х0.25 мм) до 0504 (1.25х1 мм)

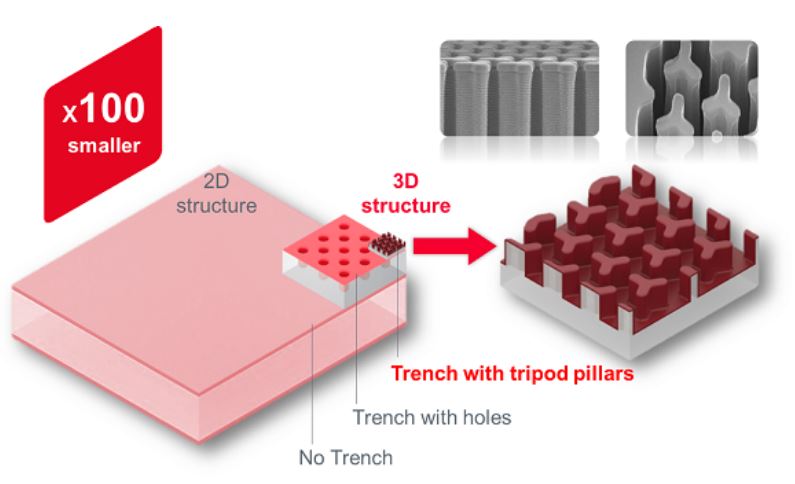

Рис. 1. Конструкция конденсаторов UWSC

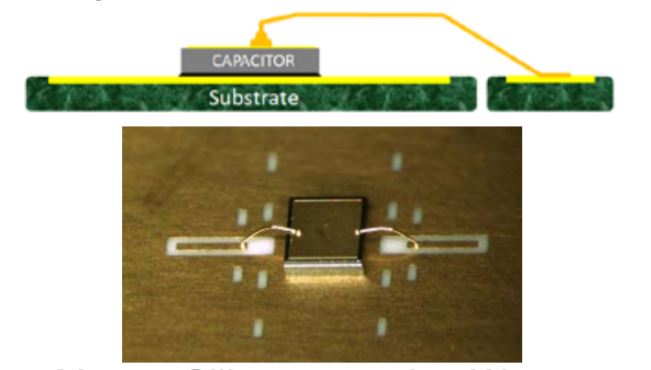

Рис. 2. Монтаж конденсаторов UWSC
