Буферные модули DBUF20/40 для 24 В систем питания

Буферные модули DBUF20/40 для 24 В систем питания

Буферные модули MEAN WELL серии DBUF20/40 могут применяться с AC-DC преобразователями на DIN-рейку для обеспечения непрерывной работы при краткосрочных провалах входного напряжения.

Устройство переключается в буферный режим, когда пропадает выходное напряжения источника питания (рис. 4). При этом поддерживается стабильное выходное напряжение в течение определенного времени, зависящего от тока нагрузки. DBUF20 может поддерживать напряжение при полной нагрузке 350 мс, а DBUF40 - 250 мс. То есть более, чем в 10 раз по сравнению со стандартными преобразователями, типичное время удержания которых составляет 14…20 мс. Снижение тока нагрузки увеличивает время буферизации  (рис. 3).

Блок накапливает энергию во встроенном электролитическом конденсаторе. При этом система не имеет внешнего аккумулятора, что снижает затраты на техническое обслуживание. Модули DBUF20/40 имеют комплекс защит от КЗ, перегрузки, перенапряжения (рис. 1 и 2), и допускают параллельную работу для увеличения времени удержания.

Буферные блоки можно применять в системах промышленной автоматики, управления производственными процессами, для электромеханического оборудования.

Технические характеристики:

  • Буферизация электролитическими конденсаторами вместо аккумуляторов экономит затраты на техническое обслуживание;
  • Подходит для систем 24 В DC;
  • Время буферизации:
    • DBUF20: 350 мс при нагрузке 20 A;
    • DBUF40: 250 мс при нагрузке 40 A;
  • Буферный режим, выбираемый переключателем:
    • 22 В (фиксированная настройка по умолчанию);
    • Uвх-1 В DC (динамический режим);
  • Поддерживает параллельное соединение нескольких DBUF20/40 для увеличения времени буферизации;
  • Светодиодный индикатор состояния;
  • Защита: КЗ/перегрузка/перенапряжение/обратная полярность;
  • Класс электробезопасности: I (с заземляющим контактом);
  • Международные сертификаты безопасности: CB/UL/CUL/EAC/CE;
  • Рабочая температура: -25…+70 °С;
  • Габариты: 63x125.2x114.9 мм

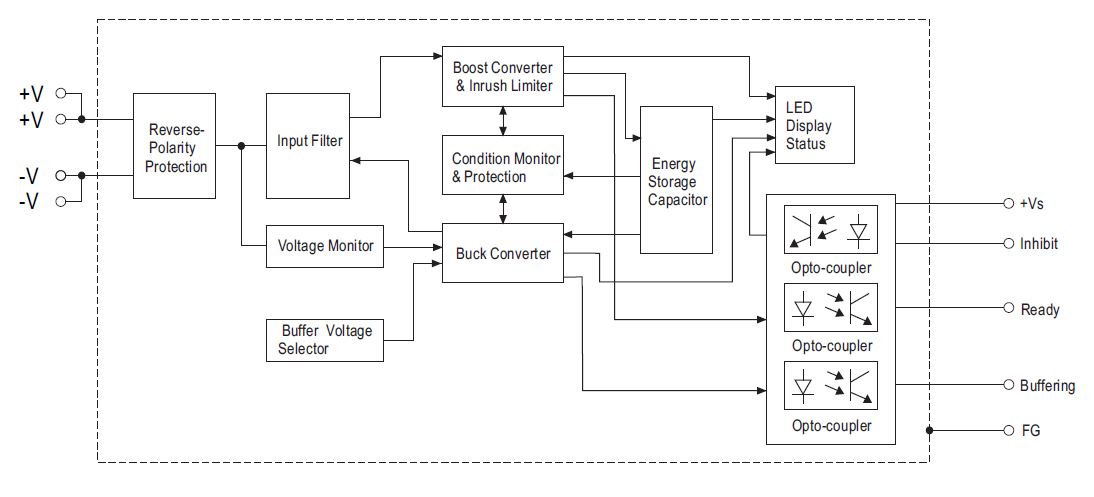

Рис. 1. Структурная схема DBUF20/40

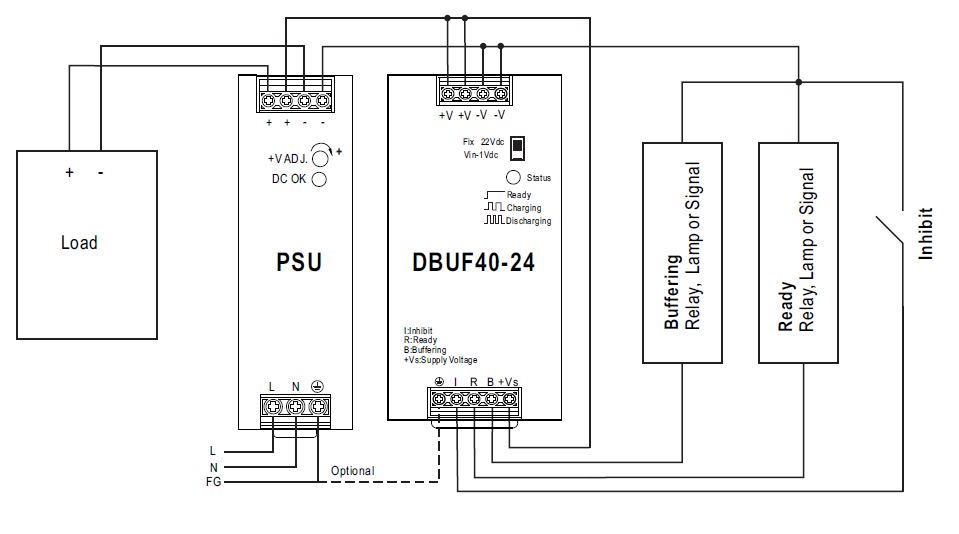

Рис. 2. Схема включения DBUF40


Рис. 3. Время буферизации DBUF40 в зависимости от тока нагрузки


Рис. 4. Диаграмма работы DBUF20/40

Производители: Mean Well

Разделы: Аксессуары для преобразователей

Опубликовано: 30.12.2021
