Модульные источники питания для шины KNX
Компания MEAN WELL предлагает источники питания для систем управления зданиями и домашней автоматикой по шине KNX. Они имеют выходную мощность 19.2 Вт (KNX-20E) и 38.4 Вт (KNX-40E) с выходным напряжением 30 В. Для питания устройств подключенных к шине KNX используется выход с дросселем для устранения шунтирования информационного сигнала, а второй выход может быть использован как дополнительный источник питания для других устройств (рис. 1).
Модули KNX-20E/40E производятся в пластиковых корпусах для установки на DIN-рейку и могут работать в температурном диапазоне от -30 до +70 °С. Для индикации режимов работы на передних панелях блоков расположены светодиоды. KNX-40E-1280D - с функциями диагностики, может передавать по шине данные о величине выходного напряжения, выходного тока, нагрузки на шину и температуре устройства.
Модули KNX-20E/40E подходят для питания любых изделий, предназначенных для работы с шиной KNX.
Технические параметры:
- Электропитание шины EIB/KNX со встроенной дроссельной системой;
- Поддержка стандарта TP1-256;
- Защита от короткого замыкания, перегрузки, перенапряжения;
- Класс электробезопасности: I;
- Светодиодный индикатор: нормальная работа, сброс и перегрузка;
- Мониторинг выходного напряжения, выходного тока, нагрузки на шину и температуры;
- Обеспечение широкого спектра диагностических и логических функций;
- Входное напряжение: 180…264 В AC;
- Выходное напряжение: 30 В, 2 выхода: с дросселем и без дросселя;
- Выходной ток: 640 мА (KNX-20), 1280 мА (KNX-40);
- Рабочая температура: -30…+70 °С (со снижением мощности);
- Размеры: 52.5х90х54.5 мм (KNX-20), 72х90х57 мм (KNX-40)

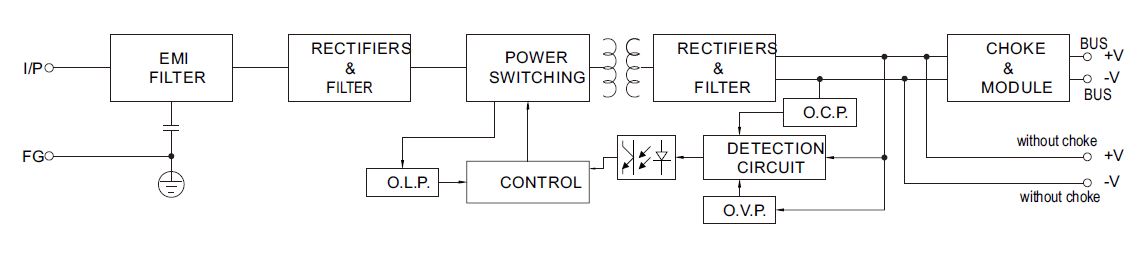

Рис. 1. Структурная схема KNX-40
Производители: MEAN WELL
Опубликовано: 04.02.2021
