Клеммные колодки с пружинными контактами компании DEGSON

Основанная в 1990 году, компания DEGSON Electronics является одним из крупнейших производителей терминальных блоков и промышленной продукции электрического соединения в Азии. Её продукция, отличающаяся высоким качеством в сочетании с разумной ценой, пользуется спросом во многих странах мира.

Одним из наиболее популярных видов продукции компании являются клеммные колодки с пружинным зажимом для монтажа на печатную плату. Система обозначения клеммников DEGSON представлена на рисунке 1. Название включает в себя наименование серии, шаг, количество полюсов, цвет корпуса, вид исполнения.

Все колодки изготавливаются из качественных материалов - пружины из нержавеющей стали, контакты из медного сплава, покрытого оловом. Корпус полиамидный (PA66) отличается высокой механической прочностью, низким влагопоглощением и классом устойчивости к воспламенению UL94-V0. Диапазон рабочей температуры изделий от -40 до 105 °С. Конструкция колодок предусматривает возможность соединения нескольких блоков для получения необходимого количества контактов. Все изделия компании DEGSON проходят сертификацию в собственной авторизованной лаборатории на соответствие требованиям стандартов UL и VDE.

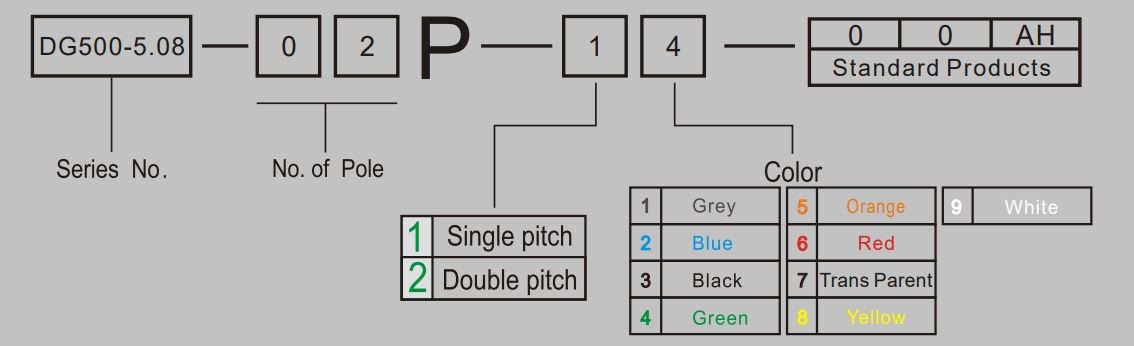

Рис. 1. Система обозначений клеммных колодок DEGSON.

Клеммные колодки компании DEGSON, представленные на нашем складе:

DG141V-2.54, DG141R-2.54

• Номинальный ток UL: 10 A;
• Номинальное напряжение UL: 300 В;
• Номинальный ток IEC: 15 A;
• Номинальное напряжение IEC: 250 В;
• Сечение провода: 0.2…1.5 мм² (22…16 AWG);
• Количество контактов в ряду: 2…12;
• Шаг контактов: 2.54 мм;
• Способ подключения: подпружиненный контакт с толкателем;
• Способ монтажа: пайка волной;
• Угол подключения провода: 0°, 90°.

DG142V-5.08, DG142R-5.08

• Номинальный ток UL: 2 A;
• Номинальное напряжение UL: 150 В;
• Номинальный ток IEC: 6 A;
• Номинальное напряжение IEC: 130 В;
• Сечение провода: 0.2…1 мм² (24…20 AWG);
• Количество контактов в ряду: 1…4;
• Шаг контактов: 5.08 мм;
• Способ подключения: подпружиненный контакт с толкателем;
• Способ монтажа: пайка волной;
• Угол подключения провода: 0°, 90°.

DG250-2.5

• Номинальный ток UL: 2 A;
• Номинальное напряжение UL: 300 В;
• Номинальный ток IEC: 2 A;
• Номинальное напряжение IEC: 250 В;
• Сечение провода: 0.2…0.5 мм² (24…20 AWG);
• Количество контактов в ряду: 2…3;
• Шаг контактов: 2.5 мм;
• Способ подключения: подпружиненный контакт с толкателем;
• Способ монтажа: пайка волной;
• Угол подключения провода: 45°.

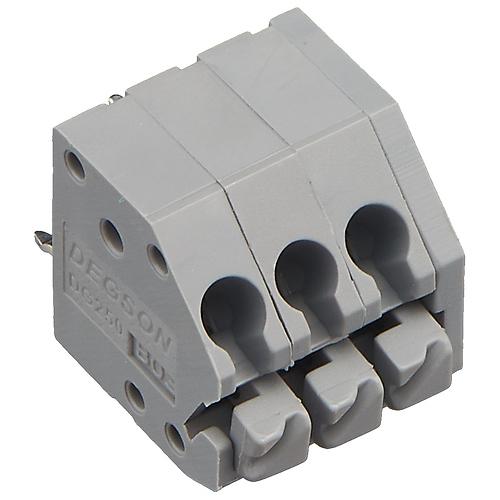

DG250-3.5

• Номинальный ток UL: 8 A;
• Номинальное напряжение UL: 300 В;
• Номинальный ток IEC: 10 A;
• Номинальное напряжение IEC: 320 В;
• Сечение провода: 0.2…1.5 мм² (22…16 AWG);
• Количество контактов в ряду: 2…8;
• Шаг контактов: 3.5 мм;
• Способ подключения: подпружиненный контакт с толкателем;
• Способ монтажа: пайка волной;
• Угол подключения провода: 45°.

DG245-5.0

• Номинальный ток UL: 15 A;
• Номинальное напряжение UL: 300 В;
• Номинальный ток IEC: 17 A;
• Номинальное напряжение IEC: 450 В;
• Сечение провода: 0.2…2.5 мм² (28…12 AWG);
• Количество контактов в ряду: 2…3;
• Шаг контактов: 5 мм;
• Способ подключения: подпружиненный контакт;
• Способ монтажа: пайка волной;
• Угол подключения провода: 45°.
