Тактильные кнопки от Omron – высокая надежность и широкая номенклатура

Компания Omron производит широкий ассортимент тактильных кнопок, отличающихся конструкцией, размерами, механическими и электрическими параметрами, неизменно сохраняющих при этом высокую надежность и качество.

Наиболее характерной особенностью тактильного переключателя является щелчок при нажатии кнопки, позволяющий пользователям почувствовать реакцию кнопки. Куполообразная контактная пружина, встроенная в переключатель, создает ощущение щелчка. Насколько велик рабочий ход и насколько остро ощущается щелчок, зависит от материалов и формы пружинного контакта. Коммутация сигнала в подобных изделиях производится только при низком напряжении и токе. Контактное сопротивление, которое создается между подвижным и неподвижным контактами при включении переключателя, можно стабилизировать с помощью специальных материалов, обработки поверхности и формы, обеспечивающих высокую долговечность, способную выдерживать от 100 тысяч до 10 миллионов нажатий.

Существует два типа тактильных переключателей: стандартный и герметичный. Герметичные тактильные переключатели защищены от пыли и воды, чтобы выдерживать суровые условия окружающей среды (рис. 1). По виду установки на плату изделия разделяются на монтируемые в отверстия и для поверхностного монтажа (SMD).
Кроме того, имеются варианты с вертикальным и горизонтальным направлением нажатия, с увеличенным ходом, сверхминиатюрные, низкопрофильные и многие другие, позволяющие применять тактильные кнопки Omron в самых разнообразных приложениях (рис. 2).

Наиболее популярные серии тактильных кнопок в наличии на складе с немедленной отгрузкой:

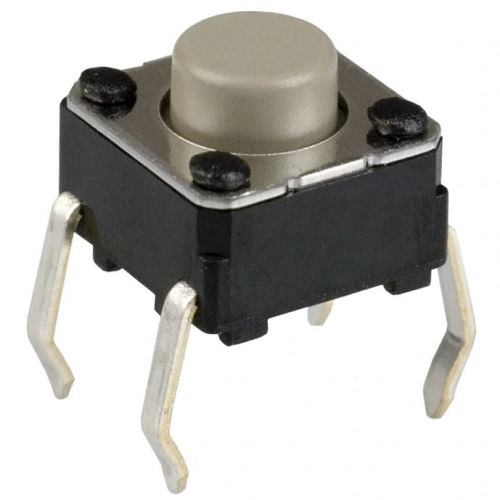

	B3F – стандартное исполнение с монтажом в отверстия. Отличаются высокой механической и электрической долговечностью: до 10 млн нажатий для типоразмера 12х12 мм и до 1 млн для 6х6 мм. Модели с позолоченными контактами имеют повышенную надежность коммутации, устойчивы к агрессивным газам и предотвращают снижение сопротивления изоляции, вызванное миграцией ионов при эксплуатации в жестких условиях. Отлично подходят для таких приложений, как аудио, офисное и коммуникационное оборудование.

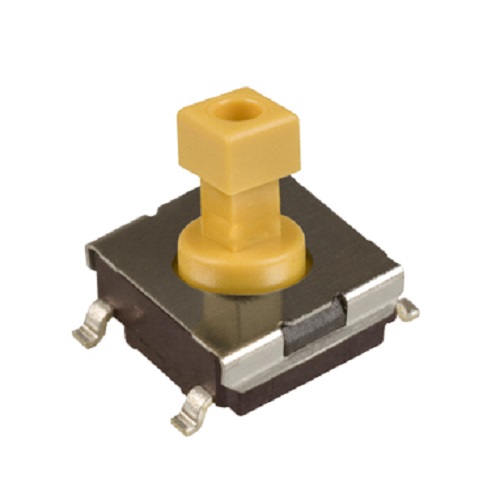

	B3FS – стандартное исполнение с монтажом на поверхность платы. Производятся в размерах 12х12 мм и 6х6 мм. Предназначены для монтажа повышенной плотности, обладают высокой надежностью, до 3 млн срабатываний.

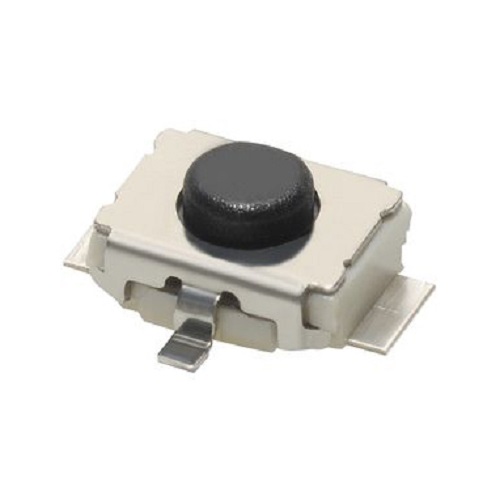

	B3U – миниатюрные, негерметизированные, с высокой надежностью контакта, с размерами 1.2х3х2.5 мм. Предназначены для поверхностного монтажа повышенной плотности. Имеются модели с вертикальным или угловым плунжером и выводом заземления корпуса для снижения электростатических разрядов.

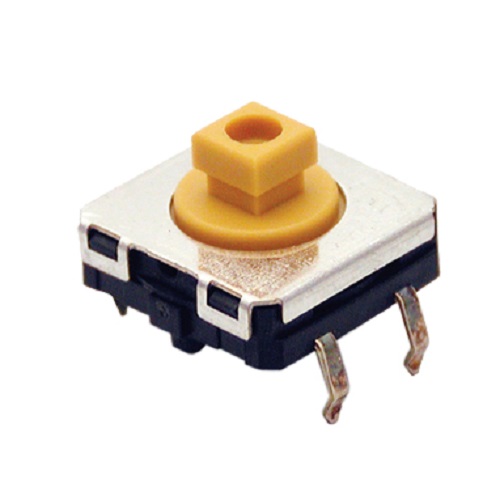

	B3W1, B3W4 – защищенные, для монтажа в отверстия. Герметизированная конструкция, соответствующая IP67 (IEC-60529), обеспечивает высокую надежность при воздействии пыли или воды. Доступны в двух размерах: 6x6 мм и 12х12 мм. Подходят для таких приложений, как аудио, офисное и коммуникационное оборудование, измерительные приборы, промышленные роботы и торговые автоматы.

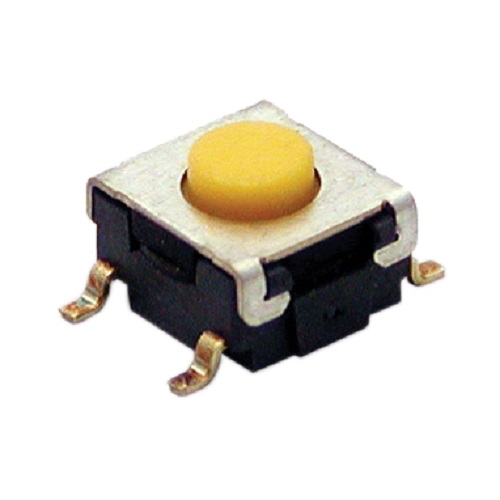

	B3S – герметизированные, для SMD-монтажа. Размер 6х6 мм, опция с выводом заземления. Подходят для таких приложений, как аудио, офисное и коммуникационное оборудование.

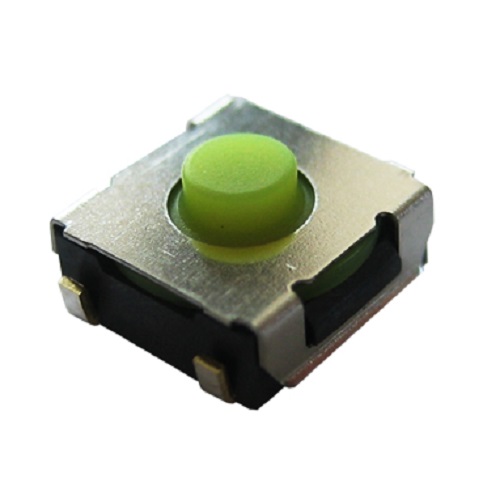

	B3SL – герметизированные, для SMD-монтажа. Размер 6.2х6.5 мм, имеются модели с выводом заземления. Обеспечивают четкое ощущение щелчка при нажатии благодаря среднему рабочему ходу (0.3 мм) и резиновому плунжеру. Максимальное время отскока 5 мс. Диапазон температуры окружающей среды от -25 до 90 °С.

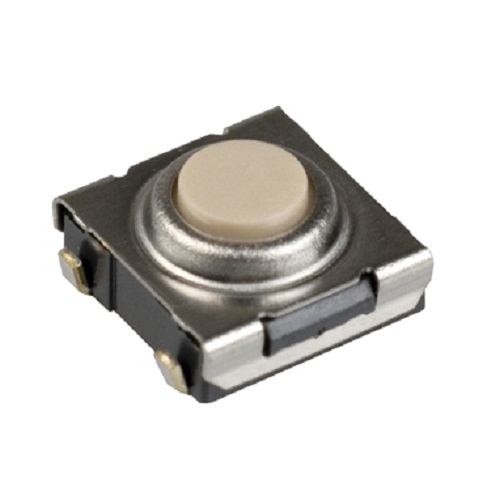

	B3SN – герметизированные, для SMD-монтажа. Низкопрофильный корпус 6х6х3.1 мм, с выводом заземления. Использование пружины из нержавеющей стали обеспечивает четкий щелчок при срабатывании. Версия с золочеными контактами обеспечивает стабильную коммутацию и изоляцию в течение длительного периода времени.

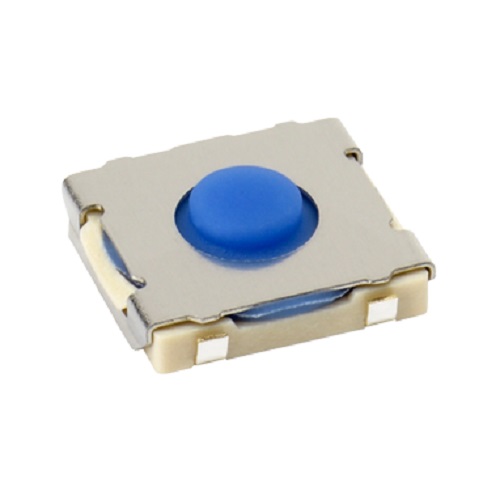

	B3SE – ультратонкий, с высокой надежностью (1 млн срабатываний) и защитой IP67. Корпус 6х6 мм для поверхностного монтажа с самой малой высотой кнопки в номенклатурном ряде компании (всего 2 мм) позволяет разрабатывать очень тонкие устройства.
