Цифровые датчики Холла от Ruimeng

Компания Ruimeng, специализирующаяся на производстве аналоговых и смешанных микросхем, предлагает ряд магниточувствительных датчиков Холла, способных заменить продукцию известных западных производителей, ушедших с нашего рынка – Honeywell, Texas Instruments, Infineon, Allegro.

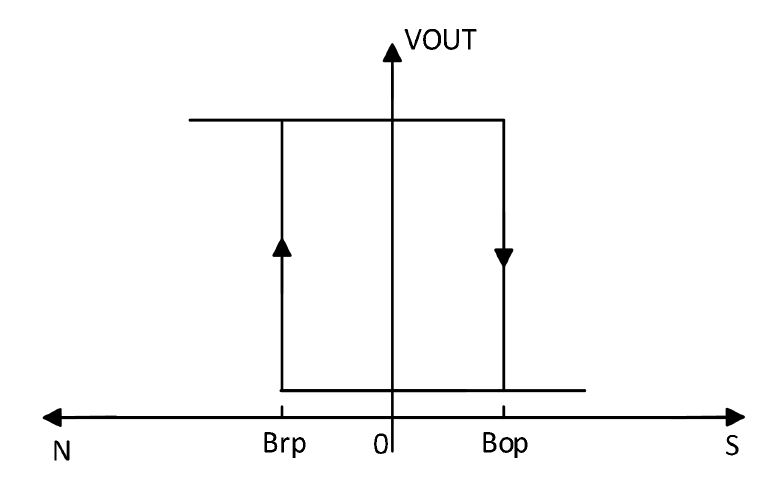

MS40/MS40S представляет собой биполярный цифровой датчик Холла, отличающийся высокой чувствительностью и скоростью отклика, широким диапазоном рабочих температур, высокой надежностью и защитой от напряжения питания обратной полярности. Диапазон рабочего напряжения составляет 4.5...24 В. В состав датчика входит линейный стабилизатор напряжения, компаратор с гистерезисом и выходной каскад с открытым коллектором (рис. 1 и 2). Датчик реагирует на полярность магнитного поля – включается одним полюсом, а выключается другим. В промежуточном положении сохраняется установленное ранее состояние (рис. 3).

Применение:

Бесщеточный двигатель постоянного тока (электромобиль, кондиционер, стиральная машина);
Управление электродвигателем и вентилятором;
Определение скорости и вращения;
Счетчики расхода ресурсов.

Технические параметры MS40/S:

Биполярный цифровой датчик Холла;
Широкий диапазон напряжения питания: 4.5...24 В;
Потребление в рабочем режиме: 7.7 мА;
Выход: открытый коллектор;
Защита от переполюсовки питания;
Выходной ток: 20 мА;
Время нарастания: 0.1 мкс, тип.;
Время спада: 0.2 мкс, тип.;
Время отклика: 4 мкс, тип.;
Индукция включения: 40 Гс, тип.; 110 Гс, макс.;
Индукция выключения: -40 Гс, тип.; -110 Гс, макс.;
Гистерезис: 80 Гс, тип.;
Рабочая температура: -40…120 °С;
Диапазон частот: 0...100 кГц;
Корпус: TO-92S, TSOT23-3L

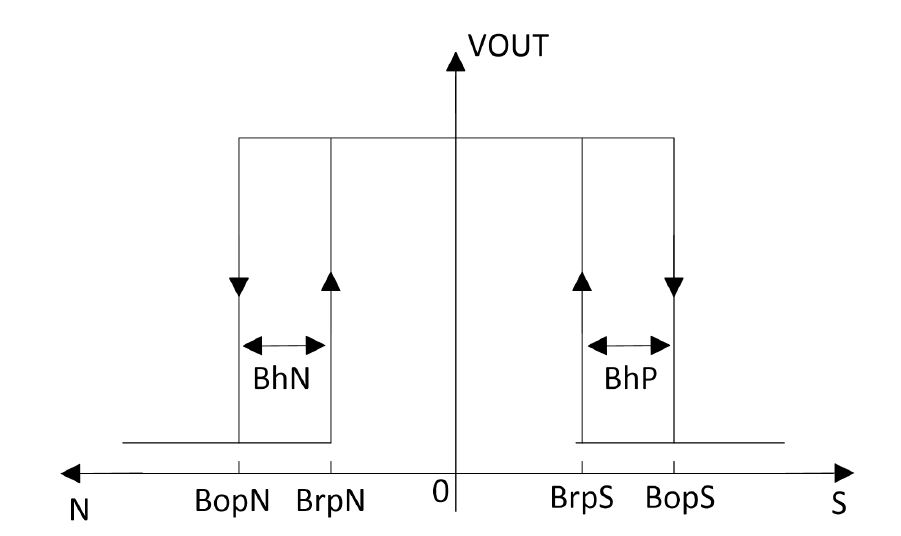

MS451/MS451S – это всеполярный (омниполярный) переключатель Холла, одинаково реагирующий на северный и южный полюсы. При увеличении магнитного поля он открывается, а при уменьшении ниже определенного порога – закрывается (рис. 4). Диапазон напряжения питания больше, чем в предыдущем случае – 3...36 В.

Применение:
