Штыревые соединители от KLS и Connfly

Штыревые разъёмы широко применяются для соединений плата-плата и плата-провод. Они отличаются разнообразным ассортиментом, простотой применения и привлекательной ценой. ДКО Электронщик предлагает штыревые соединители известных производителей коммутационных изделий KLS и Connfly. Продукция этих компаний отличается оптимальным соотношением цена-качество и широко представлена в нашем интернет-магазине.

Штыревые вилки производятся в виде линеек с надрезами на изоляторе, что позволяет отрезать нужное количество контактов. Однорядные и двухрядные линейки могут содержать до 40 контактов в каждом ряду. Для обеспечения надежного долговременного контакта штыри и гнезда покрывают золотом. Разъёмы выпускаются с шагом от 1 до 5.08 мм и высотой изолятора от 1 до 10 мм. Для неразъемного соединения двух плат предлагаются линейки с двумя изоляторами, обеспечивающими фиксированное межплатное расстояние.

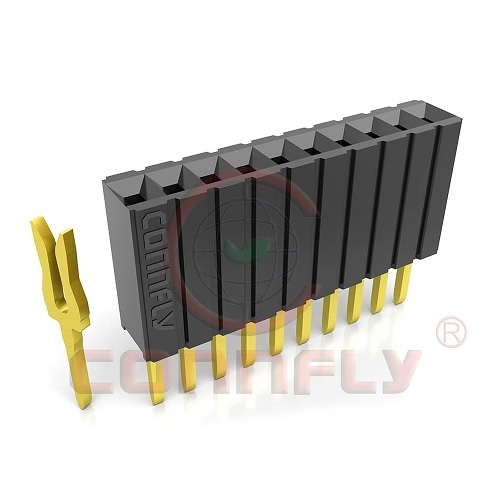

Ответные части для штыревых вилок не предназначены для резки и изготавливаются на необходимое количество контактов (от 1 до 80). Контактные гнезда, так же как и штыри, позолочены и имеют две точки контакта, а некоторые модели Connfly поставляются с трехточечными контактами.

Пластиковые корпуса разъёмов соответствуют жестким требованиям к воспламеняемости UL94V-0. Диапазон рабочих температур соединителей от -40 до 105 °С. Конструкция разъёмов предусматривает их монтаж в отверстия или на поверхность платы с вертикальным или угловым расположением контактов. Высота пластиковых корпусов и длина штырей имеют разные размеры, что позволяет более гибко подойти к конструкции конечного изделия.

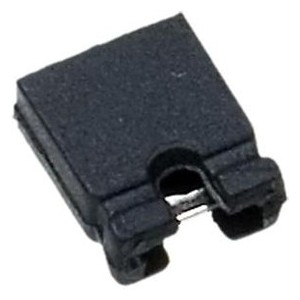

Для выбора требуемой конфигурации различных устройств, в том числе компьютерных и отладочных плат, применяются джамперы – съёмные перемычки, замыкающие соседние контакты штыревых разъёмов. Они отличаются шагом, высотой, возможностью подключения контрольных щупов.

Штыревые соединители и перемычки, имеющиеся в наличии:

Вилки Connfly

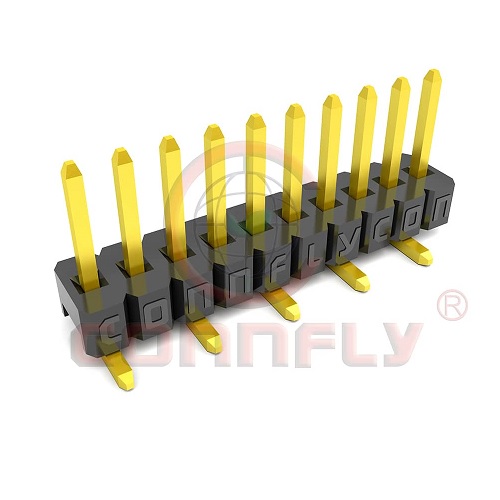

1.27 мм: DS1031-01/03/06/08/11

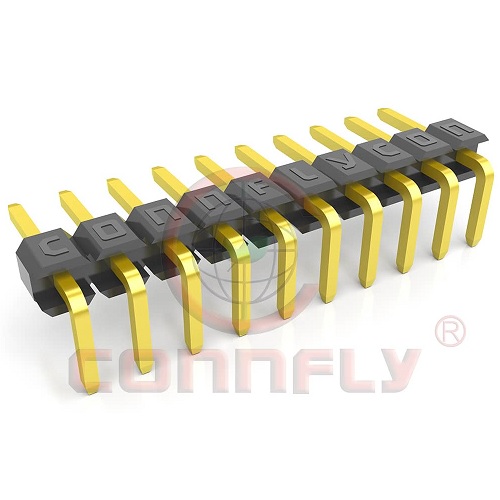

2.00 мм: DS1025-01/02/05/06/08
2.54 мм: DS1021
