IDC соединители от KLS и Connfly

Разъемы с применением технологии прокалывания изоляции проводников (IDT или IDC) широко используются для соединений провод-плата. Данный способ монтажа основан на прорезании изоляции лезвиями контактов для установления электрического соединения с жилами плоского кабеля без зачистки изоляции. Этот метод позволяет резко сократить время монтажа разъёма и снизить трудозатраты. В номенклатуре ДКО Электронщик широко представлены IDC соединители производства компаний KLS и Connfly, отличающиеся достойным качеством и невысокой ценой.

Для монтажа разъёмов применяется плоский кабель (шлейф) с шагом 0.635, 1.0, 1.27 мм, сечением 26…30 AWG и количеством проводников от 4 до 100. Прокалывание шлейфа производят специальным инструментом для обжима (кримпером) HT-214. Все разъёмы двухрядные, с количеством контактов от 6 до 68 и шагом 2.54, 2.0, 1.27 мм. Также в ассортиментном ряду представлены неразъемные соединители, которые непосредственно накалываются на шлейф и впаиваются в плату.

Ответные части к разъемам IDC могут быть прямыми или угловыми, с установкой в отверстия или с поверхностным монтажом. Для обеспечения надёжного соединения контакты покрыты золотом. Некоторые серии снабжены защелками для надежного соединения с ответной частью, что обеспечивает высокую устойчивость при работе в условиях повышенных вибраций и ударов. Пластиковые корпуса разъёмов соответствуют жестким требованиям к воспламеняемости UL94V-0. Диапазон рабочих температур соединителей от -40 до 105 °С.

Разъемы IDC широко применяются в компьютерной технике и радиоэлектронной промышленности для внутрисистемных соединений.

Соединители IDC, имеющиеся в наличии:

Разъёмы IDC CONNFLY
Розетки на кабель:
2.54 мм: DS1016

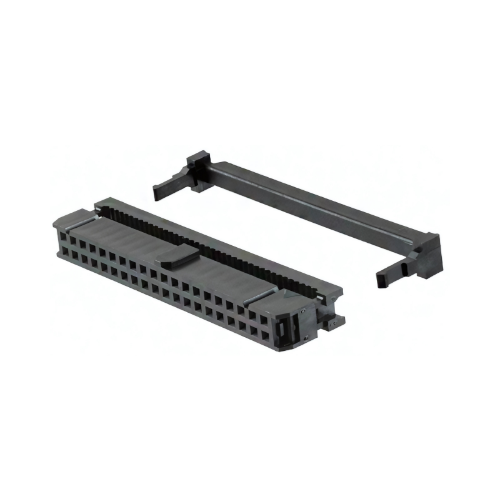

2.0 мм: DS1017
Вилки на кабель:
2.54 мм: DS1015, DS1012 (защелка)
Коннектор на плату и кабель:
2.54 мм: DS1018
2.0 мм: DS1018-02

Ответные части к IDC CONNFLY
Вилки на плату:
2.54 мм: DS1013, DS1011 (защелка)
2.0 мм: DS1014

Разъёмы IDC KLS
Розетки на кабель:
2.54 мм: KLS1-204
2.0 мм: KLS-204B
1.27x1.27 мм: KLS1-204C
Коннектор на плату и кабель:
2.54 мм: KLS1-205

Ответные части к IDC KLS
Вилки на плату:
2.54 мм: KLS1-202, KLS1-201 (защелка)
1.27 мм: KLS1-202B
1.27x1.27 мм: KLS1-202C

Производители: Connfly, Kls

Разделы: Разъемы плата - плоский FRC кабель, Разъемы плата - провод

Опубликовано: 23.11.2021
